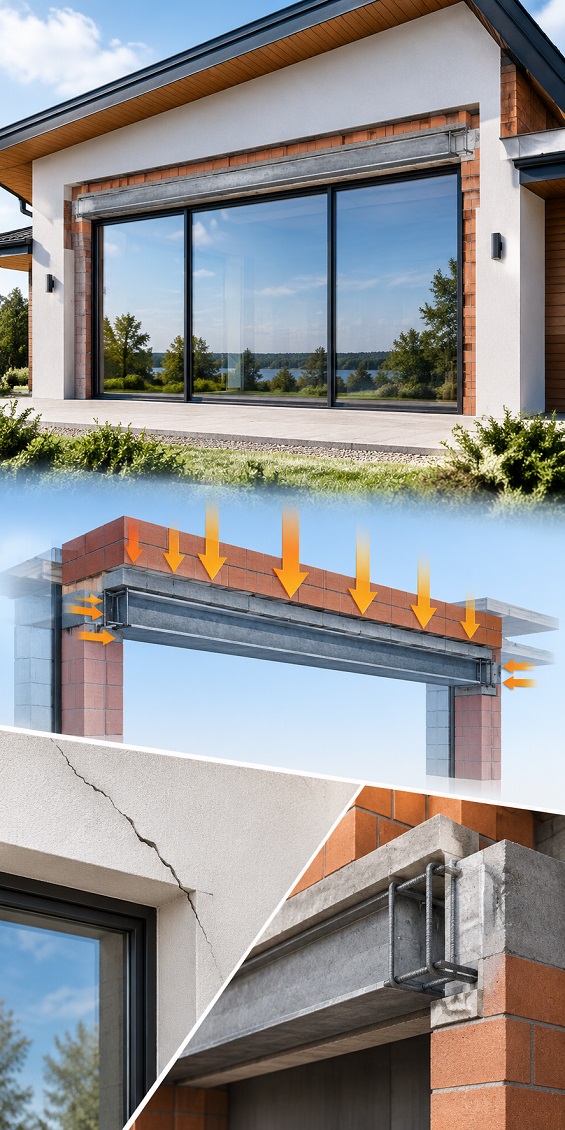

Перемычка над проёмом под панорамное окно: как рассчитать и не получить трещину в стене

Панорамное остекление начинается не с выбора профиля и не с замера стеклопакетов. Оно начинается с вопроса: что будет держать стену над проёмом шириной 4–6 метров. В типовом доме перемычка над окном — это просто элемент, который работает «сам по себе», потому что нагрузки малы, а проём узкий. Когда ширина проёма переваливает за 3 метра, перемычка превращается в полноценную балку, которую кто-то должен рассчитать. И если этого не сделать, первый признак ошибки — трещина в кладке над углом окна, а не «что-то не то с окном».

Оглавление

• Почему обычная перемычка не работает на широком проёме
• Три нагрузки, которые нужно сложить
• Как считать: последовательность
• Что происходит с простенками по бокам
• Монолит или металл: выбор и последствия
• Мостик холода в бетонной перемычке
• FAQ
• Что дальше?

1. Почему обычная перемычка не работает на широком проёме

Стандартный проём 1,4×1,4 метра над окном перекрывают рядовой кирпичной перемычкой, уголком или готовой железобетонной балкой. Эти решения веками доказали работоспособность, но у них есть одно общее свойство: они рассчитаны на нагрузки от кладки высотой до 1/3 пролёта. Проще говоря, если над проёмом лежит 50 сантиметров кладки — уголок справится.

Панорамный проём высотой 2,5–3 метра и шириной 5–6 метров работает иначе. Кладка над ним может составлять несколько метров — вплоть до кровли. Нагрузка на перемычку перестаёт быть «собственным весом треугольника кладки» и становится полноценной распределённой нагрузкой от всей вышележащей конструкции. Уголок 100×100 мм, который привыкли ставить «на глазок», в такой схеме прогибается. Не ломается сразу — прогибается. И трещина идёт по кладке от угла проёма вверх, по диагонали.

Второй момент, о котором забывают: широкий проём меняет работу всей стены. Простенки по бокам становятся узкими, и нагрузка от перемычки распределяется на них иначе, чем при узком окне. Стена перестаёт работать как цельная плоскость и превращается в систему «простенок — перемычка — простенок».

2. Три нагрузки, которые нужно сложить

Расчёт перемычки под панорамное остекление — это не один расчёт, а сумма трёх.

Первая — вертикальная нагрузка от вышележащих конструкций. Сюда входит вес кладки над проёмом, вес перекрытия, если оно опирается на эту зону, вес кровли в зоне карниза. Для одноэтажного дома с плоской кровлей это может быть 200–300 кг на погонный метр балки. Для двухэтажного с опиранием перекрытия — уже тонна и больше.

Вторая — вес самого остекления. Это то, что многие недооценивают. Стеклопакет площадью 6×2,5 метра с двумя камерами и закалёнными стёклами весит под 500 кг. Плюс алюминиевые стойки и ригели. Плюс ветровое давление, которое через остекление передаётся на крепления и частично — на строительные конструкции. Производители крупногабаритных алюминиевых систем обычно передают заказчику не только спецификацию профиля, но и раскладку нагрузок на строительные конструкции — это нормальная практика для витражных систем. В Москве, к примеру, такой подход применяет АО ЛАГОЛИТ и подобные ему подрядчики, работающие с проёмами от 6 метров: без передачи нагрузок на перемычку и простенки монтаж витража превращается в лотерею.

Третья — ветровая нагрузка. Это то, что делает панорамное остекление принципиально другим. Ветровое давление на стекло площадью 15 квадратных метров при скорости 25 м/с — это сотни килограммов, которые передаются на раму и через анкера — на перемычку и простенки. Ветровая нагрузка непостоянна, она пульсирует, и для стекла критичен не столько пик, сколько усталостные явления на креплениях.

3. Как считать: последовательность

Порядок действий не интуитивен. Сначала определяется не сечение балки, а грузовая площадь — с какого участка стены и перекрытия нагрузка собирается на перемычку. Для проёма 6 метров при высоте кладки 3 метра над ним грузовая площадь по вертикали может составить 1,5–2 метра (зависит от того, есть ли над проёмом перекрытие или только кладка).

Дальше считается суммарная нагрузка: вес кладки (объём × плотность), вес перекрытия (если есть), временные нагрузки (снег на кровле, полезная нагрузка на перекрытие). Всё это умножается на коэффициенты надёжности — обычно 1,1–1,3 для постоянных и 1,4 для ветровых.

Только после этого подбирается сечение. Для монолитной балки — по моменту сопротивления и прогибу. Критичен именно прогиб, а не прочность. Балка может не разрушиться, но прогнуться на 3 сантиметра, и тогда стеклопакет в раме треснет или уплотнители перестанут держать.

Для ориентира: монолитная железобетонная балка высотой 40 сантиметров и шириной 25 сантиметров при пролёте 6 метров выдерживает порядка 2–3 тонн равномерно распределённой нагрузки с прогибом в пределах нормы. Если нагрузка больше — либо увеличивается высота балки, либо меняется схема (добавляются промежуточные стойки).

4. Что происходит с простенками по бокам

Широкий проём оставляет по бокам простенки, которые часто оказываются нагружены сильнее, чем кажется. Перемычка передаёт на них не только вертикальную нагрузку, но и распор — горизонтальную составляющую, если перемычка работает как арка или если крепление витража создаёт момент.

В нормах прямо указано: если сопротивление пяты перемычки срезу или углового простенка на внецентренное сжатие недостаточно, требуется установка затяжек, заделанных в кладку на глубину не менее 50 сантиметров от края проёма. Для частного дома это означает, что простенок шириной меньше метра под панорамный проём — почти всегда проблема.

Отдельная ошибка — считать узкий простенок несущим «по инерции», потому что он кирпичный. Кирпич работает на сжатие хорошо, но тонкий простенок при внецентренной нагрузке от перемычки может потерять устойчивость. Проверка на внецентренное сжатие — обязательный пункт, а не формальность.

5. Монолит или металл: выбор и последствия

Два основных варианта перекрытия широкого проёма: монолитная железобетонная балка и металлическая балка из двутавра или швеллера.

Монолит — предпочтительное решение по жёсткости. Балка высотой 40–50 сантиметров при пролёте 6 метров даёт прогиб в разы меньше, чем металл того же веса. Бетон не боится коррозии, не требует огнезащиты, работает с кладкой в одном материале. Минус — сложность опалубки и время набора прочности.

Металл — быстрее и проще в монтаже, но требует расчёта на прогиб, а не только на прочность. Двутавр 20Б1 при пролёте 6 метров и нагрузке 500 кг/м даст прогиб порядка 2–3 сантиметров — критично для остекления. Придётся либо увеличивать сечение, либо добавлять промежуточную опору, что для панорамного окна обычно неприемлемо архитектурно.

Смешанный вариант — металлическая балка, замоноличенная в бетон. Работает как композит, но требует анкеровки и расчёта совместной работы.

6. Мостик холода в бетонной перемычке

Этот пункт не про прочность, а про то, что обнаружится зимой. Железобетонная перемычка, проходящая по наружному контуру стены, имеет теплопроводность примерно в 10–15 раз выше, чем газобетон или керамический блок. Если её не утеплить снаружи, она становится мостом холода, по которому холод уходит в стену, а на внутренней поверхности появляется конденсат или наледь.

Утепление монолитной перемычки — не «дополнительная опция», а обязательный элемент. Пенополистирол или минеральная вата толщиной не менее 50 мм снаружи, с перекрытием зоны перемычки плюс 200–300 мм в стороны. Если перемычка металлическая — та же логика, плюс защита от коррозии.

FAQ

Нужно ли усиливать проём, если панорамное окно ставится вместо обычного?
Если новый проём шире старого, — да, перерасчёт почти всегда нужен. Удаление части кладки меняет работу стены, а нагрузка от нового остекления может быть больше, чем от прежнего окна.

Можно ли обойтись металлическим уголком для проёма 4 метра?
Уголок работает при пролёте до 1,5–2 метров и нагрузке от кладки высотой не более 1/3 пролёта. Для 4 метров и выше нужна полноценная балка с расчётом на прогиб.

Что будет, если не рассчитать перемычку?
Сначала — прогиб, потом — трещины в кладке от углов проёма, потом — нарушение геометрии рамы остекления. В худшем случае — потеря устойчивости простенков.

Нужны ли временные подпорки при монтаже перемычки?
Да, если работы ведутся в существующей стене. Нагрузка от вышележащей кладки снимается на время установки и набора прочности раствора или бетона.

Влияет ли вес стеклопакета на выбор перемычки?
Да, но не напрямую. Вес стеклопакета передаётся на раму, затем на крепления, затем частично на перемычку. Для 6-метрового витража это сотни килограммов, которые нужно учесть в расчёте.

Что дальше?

Если вы разобрались с нагрузками и поняли, что перемычка — это балка, следующий шаг — найти конструктора, который посчитает её под ваш конкретный проём, материал стены и нагрузки. Не берите «типовое решение» из интернета: для 6 метров типовых решений нет. И не заказывайте остекление до того, как перемычка рассчитана — иначе производитель будет подгонять систему под проём, который может не выдержать её вес.
