Переход на конденсационные котлы и тепловые насосы — объективная реальность для загородного строительства. Эти источники тепла эффективны именно при низкой температуре теплоносителя: 40–50 °C на подаче. Но радиаторы, подобранные по старым нормативам, в таком режиме просто не греют. Большинство современных производителей указывают паспортную мощность по европейскому стандарту EN 442 при ΔT = 50 °C (режим 75/65/20).
Что означает запись 75/65/20?
Это стандартное обозначение температурного режима системы отопления:
- 75 °C — температура воды на входе в радиатор (подача);
- 65 °C — температура воды на выходе из радиатора (обратка);
- 20 °C — расчётная температура воздуха в помещении.
На основе этих трёх значений рассчитывают температурный напор (ΔT). Для режима 75/65/20 средняя температура теплоносителя составляет 70 °C, а разница между ней и температурой воздуха (20 °C) равна 50 °C. Поэтому этот режим обозначают как ΔT = 50. Именно при таком температурном напоре большинство современных производителей указывает паспортную мощность радиаторов по стандарту EN 442.
Однако в каталогах некоторых производителей до сих пор встречаются характеристики для ΔT = 70 °C (90/70/20), поэтому перед пересчётом всегда уточняйте, при каком температурном напоре указана мощность. При реальных 45/35/20 фактическая теплоотдача падает в два-три раза.
Проблема в том, что многие проектировщики и монтажники до сих пор считают радиаторы по «средней температуре» или вовсе подбирают «на глаз». В результате дом с современным котлом оказывается холодным, а владелец не понимает, куда ушли деньги. Статья — о том, как пересчитать радиаторы под низкотемпературный режим и какие типы приборов для этого подходят.
Что такое низкотемпературное отопление и почему оно становится стандартом
Низкотемпературной считается система, в которой температура теплоносителя на выходе из теплогенератора не превышает 55 °C, а на входе — 45 °C. Типичные режимы: 55/45/20, 45/40/20 или даже 35/30/20. Для сравнения: классическая система работает при 80/60/20 или 90/70/20.
Основной драйвер перехода — экономия. Конденсационные котлы достигают КПД 104–108 % (по низшей теплоте сгорания топлива) именно в низкотемпературном режиме за счёт утилизации тепла конденсации водяных паров из дымовых газов. При повышении температуры подачи выше 55–60 °C конденсация прекращается, и котёл работает уже как обычный высокотемпературный газовый котёл, теряя основное преимущество конденсационной технологии.
Тепловые насосы ещё более чувствительны. Их эффективность (COP) резко падает при рабочих температурах выше 65 °C. Чем ниже температура в системе отопления, тем меньше электроэнергии потребляет компрессор. Для большинства тепловых насосов оптимальный режим — 35–45 °C на подаче.
Побочный, но важный эффект: низкая температура теплоносителя означает более мягкий тепловой режим. Низкая температура поверхности уменьшает интенсивность конвекционных потоков и делает отопление более комфортным. При этом воздух субъективно ощущается менее пересушенным, хотя сама влажность определяется вентиляцией и температурой воздуха, а не типом радиатора. Температура поверхности не превышает 45–50 °C — обжечься невозможно.
Как на самом деле считается теплоотдача радиатора и почему паспортные цифры не работают
Производители указывают мощность радиатора при стандартных условиях по EN 442: ΔT = 50 °C (средняя температура теплоносителя 70 °C, температура воздуха 20 °C). В реальности при низкотемпературном режиме ΔT снижается до 20–30 °C. А теплоотдача зависит от температурного напора нелинейно — через показатель степени n ≈ 1,3 для секционных и панельных радиаторов.
Формула пересчёта:
Q = Q₅₀ × (ΔTфакт / 50)^n
где Q₅₀ — паспортная мощность при ΔT = 50.
Пример для реального режима 45/35/20:
- Средняя температура теплоносителя: (45 + 35) / 2 = 40 °C
- ΔTфакт = 40 − 20 = 20 °C
- Отношение (20/50)^1,3 = 0,4^1,3 ≈ 0,32
То есть секция радиатора, которая по паспорту отдаёт 200 Вт, в низкотемпературном режиме даст всего 64 Вт. Чтобы получить те же 200 Вт, нужно примерно в три раза больше секций, если исходить из этой упрощённой арифметики.

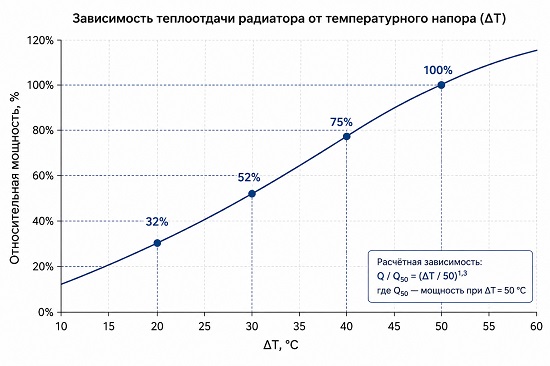

На практике коэффициент пересчёта для разных типов радиаторов выглядит так:
| Режим системы | Температура подачи/обратки/воздуха | ΔT | Коэффициент к паспортной мощности |
|---|---|---|---|
| Стандарт (EN 442) | 75/65/20 | 50 | 1,00 |
| Сниженный | 65/55/20 | 40 | ≈0,75 |
| Низкотемпературный | 55/45/20 | 30 | ≈0,52 |
| Тепловой насос | 45/35/20 | 20 | ≈0,32 |
Чугун в низкотемпературке: почему это компромиссный вариант
Чугунные радиаторы часто рекомендуют за их долговечность. В низкотемпературной системе у них есть два принципиальных ограничения.
Первое — тепловая инерция. Чугун обладает высокой теплоёмкостью. Он долго нагревается и долго остывает. В системе с погодозависимой автоматикой, которая постоянно корректирует температуру подачи, инертный чугун не успевает за изменениями. Утром, когда автоматика подняла температуру, радиатор ещё холодный. К вечеру, когда на улице потеплело, он всё ещё греет. Скорость реакции системы на изменение погоды значительно снижается.
Второе — интенсивность теплоотдачи. Из-за небольшой разницы температур между поверхностью радиатора и воздухом в низкотемпературном режиме теплоотдача падает сильнее, чем у алюминия или стали. Для компенсации потребовалось бы очень большое количество секций, которое не влезет под большинство окон.
Это не делает чугун запрещённым. В домах без автоматики или с ручным регулированием он может работать. Но для современных систем с управлением по погоде — не лучший выбор.
Алюминий и биметалл: рабочие варианты с ограничениями
Алюминиевые секционные радиаторы имеют лучшую теплопроводность и меньшую теплоёмкость по сравнению с чугуном. Они быстрее выходят на режим и быстрее реагируют на изменение температуры подачи. В низкотемпературных системах частного дома они работоспособны при соблюдении двух условий:
- Закрытая система с контролем pH теплоносителя (7,0–8,5). Алюминий чувствителен к кислотности, и в открытых системах с постоянным подпитком быстро корродирует.
- Расчёт по фактическому ΔT, а не по паспорту.
Также важно избегать постоянного подпитывания системы свежей водой, так как именно поступление кислорода значительно ускоряет коррозию алюминиевых элементов.
Биметаллические радиаторы — компромиссный вариант. Стальной сердечник выдерживает высокое давление и менее чувствителен к гидроударам, а алюминиевое оребрение обеспечивает приличную теплоотдачу. Они подходят для низкотемпературных систем, но стоят дороже алюминия и дают чуть меньше тепла при одинаковых габаритах. Основная область применения — системы, где возможны скачки давления (многоэтажные дома), в частном строительстве они избыточны.
Стальные панельные радиаторы: самый распространённый, но не универсальный вариант
Панельные стальные радиаторы — наиболее массовый тип для частного домостроения. Они дёшевы, имеют приличную теплоотдачу и разнообразные типоразмеры. В низкотемпературных системах они работают, но эффективность сильно зависит от конструкции.
Панельные радиаторы передают тепло как излучением, так и конвекцией, однако у большинства моделей конвективная составляющая преобладает благодаря развитому оребрению. При низкой температуре поверхности конвективный поток ослабевает. Теплоотдача падает, но не у всех моделей одинаково. Например, панель типа 33 (с трёхрядным конвектором) может оказаться эффективнее, чем простая панель типа 11. Поэтому нельзя сказать, что все панельные радиаторы плохи — при одинаковых наружных размерах эффективность зависит от конкретной модели.

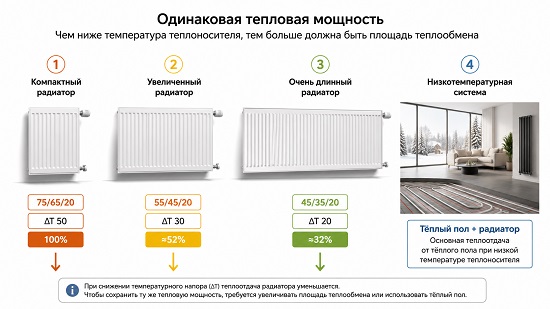

На практике это означает, что для режима 45/35/20 панельному радиатору может потребоваться увеличение площади в 2,5–3 раза против расчёта для 75/65/20. И здесь важно смотреть не на тип, а на конкретные цифры производителя. В технической документации и каталогах оборудования, например, у производителей стальных и трубчатых радиаторов, часто можно найти данные сразу для нескольких ΔT — это существенно упрощает пересчёт. Ознакомиться с ассортиментом и характеристиками различных моделей можно в специализированных каталогах отопительного оборудования, например, https://st-atlant.ru/catalog/radiatori-otopleniya/.
Трубчатые радиаторы: когда есть бюджет на интерьер и эффективность
Трубчатые радиаторы — это стальные сварные конструкции из вертикальных или горизонтальных труб. Основное отличие — конструкция с развитой наружной поверхностью и большей долей лучистой теплоотдачи по сравнению со многими панельными моделями.
При низкой температуре теплоносителя лучистая составляющая становится более заметной. Тёплые поверхности труб прогревают предметы и стены в помещении инфракрасным излучением, создавая ощущение тепла даже при невысокой температуре воздуха. Это не означает, что конвекция перестаёт работать — просто вклад излучения выше, чем у панельных аналогов.
Трубчатые радиаторы не имеют принципиальных преимуществ по теплоотдаче на единицу площади перед панельными — они тоже подчиняются той же степенной зависимости от ΔT. Но в реальных интерьерах они позволяют разместить больше отопительной поверхности в доступных местах: вертикальные модели занимают мало места по ширине, высокие модели работают в простенках.
Единственный практический минус — цена. Трубчатые радиаторы дороже панельных и секционных. Но для низкотемпературных систем с тепловыми насосами это оправданное вложение, потому что экономия на радиаторах приводит к необходимости поднимать температуру подачи, что снижает COP насоса и увеличивает эксплуатационные расходы.
Тёплый пол как основная часть низкотемпературной системы
Тёплый пол часто называют идеальным партнёром для теплового насоса и конденсационного котла. И это не маркетинг.
Причина — площадь теплоотдачи. Водяной тёплый пол имеет поверхность в десятки квадратных метров. Для обогрева помещения достаточно температуры поверхности 26–29 °C, а значит, и температура теплоносителя в петлях — всего 30–35 °C. Это идеальный режим для теплового насоса: COP достигает максимальных значений. Кроме того, равномерный прогрев пола уменьшает вертикальный перепад температуры в помещении: у пола тепло, а под потолком нет перегрева. Это повышает тепловой комфорт без увеличения расхода энергии.
В такой схеме радиаторы становятся вспомогательными — их ставят в санузлах, прихожих, помещениях с панорамным остеклением или там, где ковровое покрытие не позволяет использовать тёплый пол. Они работают на догрев, а не как основной источник.
Если вы проектируете низкотемпературную систему, первый вопрос — можно ли сделать тёплый пол хотя бы на первом этаже. Если да — радиаторы можно уменьшить, а температуру подачи опустить ещё ниже, сэкономив на эксплуатации.
Если вы рассматриваете отопление только тёплым полом без радиаторов, рекомендуем прочитать отдельную статью «Можно ли отапливать дом только тёплым полом?», где подробно разобраны плюсы, ограничения и типичные ошибки такого решения.
Как практически пересчитать радиаторы под ваш режим: пошаговый алгоритм
Расчёт радиаторов для низкотемпературной системы делается не через «количество секций на квадратный метр», а через теплопотери и фактический температурный напор.
Шаг 1. Определите теплопотери каждого помещения (Вт). Без этого пункта все дальнейшие цифры — гадание. Используйте тепловой расчёт по ограждающим конструкциям или хотя бы объёмный метод с поправками на климатическую зону. В средней полосе России для хорошо утеплённого дома ориентир — 40–60 Вт/м² при высоте 2,7 м, а не классические 100 Вт/м², заложенные для неэффективных стен.
Шаг 2. Зафиксируйте проектный температурный режим системы. Для конденсационного котла обычно 50/40/20 или 55/45/20. Для теплового насоса — 45/35/20 или даже 35/30/20. Конкретные цифры берите из проекта или технической документации источника тепла.
Шаг 3. Рассчитайте фактический температурный напор ΔT.
Формула: ΔT = (Тподачи + Тобратки) / 2 − Твоздуха
Пример: для 50/40/20 средняя температура (50+40)/2 = 45 °C. ΔT = 45 − 20 = 25 °C.
Шаг 4. Найдите паспортную мощность радиатора при ΔT = 50 (или 70 — уточняйте по документации производителя). Большинство производителей указывают мощность для 75/65/20 (ΔT = 50), но некоторые до сих пор используют 90/70/20.
Шаг 5. Пересчитайте мощность на ваш ΔT.
Qфакт = Qпасп × (ΔTфакт / ΔTпасп)^n
где n ≈ 1,3 для секционных и панельных, для трубчатых может быть 1,25–1,35. Более точное значение — из технической документации конкретной модели.
Шаг 6. Определите требуемое количество секций или габарит радиатора.
Количество = Теплопотери / Qфакт.
Шаг 7. Добавьте запас 10–15 % на пиковые морозы и возможное снижение температуры подачи.
Сводная таблица выбора радиаторов для низкотемпературных систем
| Источник тепла | Рекомендуемый тип радиаторов | Почему |
|---|---|---|
| Газовый конденсационный котел | Стальной панельный увеличенного размера (тип 22–33) или трубчатый | КПД котла максимален при 45–55 °C, радиаторы работают в расчётном режиме. |
| Тепловой насос | Трубчатый, тёплый пол как основа, радиаторы — догрев | Низкая температура подачи максимально повышает эффективность теплового насоса, а тёплый пол обеспечивает основную теплоотдачу. |
| Электрокотел (не конденсационный) | Любые после пересчёта | КПД не зависит от температуры, но экономия — за счёт более низкой температуры. |
| Твёрдотопливный котёл с буферной ёмкостью | Чугун или стальной панельный с большим запасом | Инерционность котла требует запаса по мощности; чугун здесь менее критичен. |
Часто задаваемые вопросы
Вопрос: При низкотемпературном отоплении радиаторы всегда будут чуть тёплыми — это нормально?
Ответ: Да. Температура поверхности составляет 35–50 °C — на ощупь это «чуть тёплый» или «горячий» в зависимости от режима. Горячих (60+) радиаторов в правильно настроенной низкотемпературной системе не бывает.
Вопрос: Можно ли использовать те же радиаторы, но просто добавить больше секций?
Ответ: Можно, если позволяет место под окнами. Увеличение секций в 2–3 раза может сделать радиатор слишком длинным, и он перекроет окно или не поместится в нишу. В таком случае рассматривайте другие типы (трубчатые, вертикальные) или комбинируйте с тёплым полом.
Вопрос: Какой максимальный запас по мощности считается разумным?
Ответ: Инженерный запас 15–20 % к расчётной нагрузке оправдан. Увеличение радиаторов в 1,5–2 раза и более — уже следствие неправильно выбранного исходного режима, а не запас.
Вопрос: Опасно ли частое включение и выключение теплового насоса из-за инерционных радиаторов?
Ответ: При правильно подобранных радиаторах и грамотной настройке автоматики частота циклов не влияет на ресурс теплового насоса. Проблемы возникают, когда радиаторы слишком мощные (частое достижение уставки) или слишком слабые (долгий догрев, работа на пределе).
Вопрос: Почему при низкой температуре подачи стальные панельные радиаторы греют хуже, чем трубчатые, если у них одинаковая теплопроводность?
Ответ: Причина не в теплопроводности стали, а в соотношении конвекции и излучения. Панельные радиаторы передают тепло в основном конвекцией, которая ослабевает при снижении температуры поверхности. Трубчатые имеют большую долю лучистого тепла, которое не зависит от скорости движения воздуха.
Вопрос: Нужно ли менять радиаторы, если я перехожу с газового котла на тепловой насос?
Ответ: Скорее всего, да. Тепловой насос работает при более низкой температуре подачи, чем конденсационный котёл. Проверьте расчёт по фактическому режиму — если радиаторы подобраны с большим запасом, возможно, они подойдут. Но чаще требуется замена или увеличение количества секций.
Вопрос: Можно ли использовать низкотемпературные радиаторы с обычным газовым котлом?
Ответ: Да. Обычный газовый котёл способен работать и при низкой температуре подачи, если это допускает его автоматика. Однако экономия топлива будет меньше, чем у конденсационного котла, поскольку он не использует тепло конденсации дымовых газов. При этом увеличенные радиаторы обеспечат более равномерное и комфортное отопление.
Полезные материалы на сайте ПАРФЕНОН
- «Проектирование климата в коттедже: что важнее кондиционера?» — вы разберётесь, как рассчитывают теплопритоки, зачем нужно зонирование и какие технические решения подходят для разных планировок.
- «Резервное питание для дома: генератор или ИБП» — для тех, кто рассматривает альтернативу радиаторам в низкотемпературной системе. Статья разбирает инерционность, автоматику и реальные режимы работы.
Что дальше?
Когда вы разобрались в физике процесса и понимаете, что паспортная мощность радиатора — это цифра для лабораторных условий, а не для вашего дома, — не доверяйте устным рекомендациям продавцов. Запросите у них пересчёт мощности на ваш проектный температурный режим. Если менеджер не может назвать коэффициент пересчёта для конкретной модели — ищите другого поставщика или пользуйтесь калькуляторами производителей, где этот пересчёт уже заложен. В каталогах профессиональных поставщиков обычно указывают мощность при нескольких ΔT — это первый признак того, что вам могут дать корректный расчёт.
Помните: в современной системе отопления источник тепла и радиаторы должны проектироваться как единая система. Даже самый эффективный тепловой насос или конденсационный котёл не смогут показать заявленную экономичность, если радиаторы рассчитаны для совершенно другого температурного режима.
