Монтаж вводного электрощита в коттедже: что нужно знать до начала работ
Качество и безопасность всей электрической жизни коттеджа закладываются в одной точке — во вводном распределительном щите (ВРУ или ГРЩ). Это не просто коробка с автоматами, а сложный инженерный узел, от грамотной сборки которого зависит бесперебойная работа техники и, что главное, пожарная безопасность жилья. Статистика МЧС указывает, что около 30% пожаров в деревянных домах происходят из-за неисправностей электропроводки, и львиная доля проблем начинается именно в щитовой.
Многие домовладельцы, стремясь сэкономить, поручают сборку щита неквалифицированным работникам или берутся за нее сами, полагаясь на поверхностные знания. Результат — постоянно выбивающие автоматы, мерцающий свет или, что хуже, разрыв соединений. Цель этой статьи — дать системное понимание устройства вводного щита, чтобы вы могли грамотно проконтролировать работу наемных специалистов или, обладая достаточными навыками, выполнить монтаж по всем правилам (ПУЭ 7-е издание).
Подготовительный этап: что купить и где разместить
Прежде чем закупать автоматы и корпус, необходимо получить технические условия (ТУ) от энергоснабжающей компании. В них четко прописаны требования к типу счетчика, его классу точности, необходимости удаленного контроля (АСКУЭ), а также номиналу вводного автомата. Игнорирование ТУ приведет к тому, что представитель сети просто откажется пломбировать счетчик и подключать дом к линии.
Выбор места для щита — это компромисс между удобством, безопасностью и нормативами. Идеальным считается сухое, неотапливаемое, но защищенное от мороза помещение: техническая комната, котельная или отапливаемый гараж. Главное требование — свободный доступ в любое время. Нельзя размещать щит в ванных, парилках, над раковинами или в кладовых, заваленных вещами. В деревянных домах корпус должен быть металлическим или иметь негорючую подложку, выступающую на 10 см по периметру.
«Начинка» щита: разбираем компоненты по полочкам
Современный вводной щит — это модульная конструкция. Его основа — DIN-рейки, на которые крепятся все устройства. Основной перечень компонентов выглядит так:
- Вводной автоматический выключатель. Устанавливается до счетчика, часто предоставляется энергокомпанией. Его номинал (обычно 25А, 32А, 63А) определяет максимальную мощность для дома.
- Счетчик электроэнергии. Современные многотарифные модели (например, «день/ночь») позволяют существенно экономить при использовании ночного тарифа на отопление или подогрев воды.
- Устройство защитного отключения (УЗО) или дифференциальный автомат на вводе. Защищает от токов утечки, которые могут привести к поражению человека или возгоранию. Для деревянных домов и влажных групп (баня, котельная) — обязательный элемент.
- Автоматические выключатели (АВ) на группы. Каждая линия (розетки кухни, освещение, котел, баня) защищается своим автоматом с номиналом, рассчитанным под сечение кабеля.
- Шины: нулевая (N) и заземляющая (PE). К ним подключаются все нулевые и заземляющие проводники соответственно. Категорически запрещено их смешивание.
Огромная ошибка — экономить на этих компонентах, покупая безымянную продукцию. Известные бренды (ABB, Schneider Electric, Legrand, IEK) гарантируют заявленные характеристики срабатывания. По данным форумов электриков, до 40% ложных срабатываний или, наоборот, отказов защиты связаны с некачественными подделками.

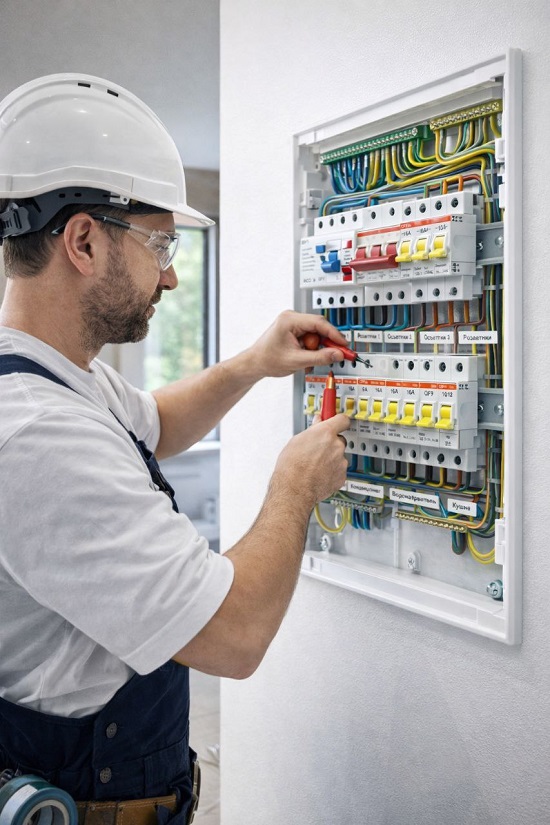

Рис. 1. Пример компактной, но грамотной компоновки модульных устройств в щите. Обратите внимание на аккуратную укладку проводов и четкую маркировку каждой линии.
Схемотехника: как правильно «развести» линии
Простая схема подключения «вводной автомат -> счетчик -> один общий автомат на весь дом» ушла в прошлое. Она неудобна и небезопасна. Современный подход — разделение на группы потребителей. Это позволяет при ремонте одной линии не обесточивать весь дом и точно подбирать сечение кабеля и номинал автомата под конкретную нагрузку.
Минимально рекомендуемое разделение для коттеджа включает:
- Розеточные группы (раздельно по этажам или комнатам).
- Освещение (также лучше разделить).
- Силовая линия для электроплиты/варочной панели (отдельный автомат на 32-40А).
- Линия для бойлера и/или котла отопления.
- Отдельная защищенная линия для уличного освещения и гаража.
- Линия для хозяйственных построек (баня, сауна, насос) через отдельное УЗО.
| Нагрузка (кВт) | Ток (~220В) | Номинал автомата (А) | Мин. сечение кабеля (мм²) | Типичное применение |
|---|---|---|---|---|
| до 4.5 | до 20 | 16 | 2.5 | Освещение, маломощные розетки |
| до 5.5 | до 25 | 25 | 2.5-4.0 | Розеточные группы |
| до 7.0 | до 32 | 32 | 4.0-6.0 | Духовой шкаф, кондиционер |
| 8.8 и выше | 40 и выше | 40 | 6.0-10.0 | Вводной кабель, электроплита |
Таблица носит справочный характер. Окончательный расчет должен делать специалист.
Процесс сборки: инструменты и профессиональные нюансы
Для монтажа понадобится стандартный набор электромонтажника: набор отверток (включая диэлектрическую), индикаторная отвертка или мультиметр, стриппер для снятия изоляции, маркер для подписи групп и кабельных маркеров. Однако есть операция, требующая особого подхода.
При сборке вводного щита неизбежно возникает необходимость подключения мощных кабелей (вводного, на плиту, котел) к автоматам и шинам. Скрутки или подключение многожильного провода под винт без обработки — грубейшая ошибка. Со временем такие соединения ослабевают, начинают греться и плавить изоляцию. Правильное решение — использование обжимных гильз и кабельных наконечников, опрессованных специальным инструментом.
Профессиональные электрики для этой цели используют ручные или гидравлические прессы для опрессовки наконечников. Этот инструмент создает неразъемное, монолитное соединение с равномерным распределением давления, гарантируя минимальное переходное сопротивление и полное отсутствие нагрева в точке контакта. Для разовых работ его можно арендовать, но бригаде, регулярно занимающейся монтажом в коттеджах, такой инструмент необходим в арсенале.
Рис. 2. Надежное соединение многожильного вводного кабеля с помощью обжатого наконечника. Такое соединение, выполненное специальным прессом, гарантирует отсутствие нагрева и искрения под нагрузкой.
Типичные ошибки и как их избежать
Даже опытные мастера иногда грешат нарушениями, которые выявляются лишь со временем. Одна из самых частых — переполнение щита. Установка модулей «впритык» без запаса места ухудшает теплоотвод и делает обслуживание или модернизацию кошмаром. Следует брать корпус с 20-30% запасом по посадочным местам.
Другая критическая ошибка — неправильная коммутация нуля и заземления. Нулевые проводники от разных УЗО нельзя объединять на одной шине до самого устройства. Заземляющий проводник (PE) нигде и никогда не должен разрываться автоматами или идти через общую шину с нулем после вводного УЗО. Это сводит на нет всю защиту.
Наконец, отсутствие маркировки проводов и групп. Через полгода даже установщик не вспомнит, какой автомат отвечает за свет в гараже. Все линии должны быть четко подписаны как на схеме, приклеенной на внутреннюю сторону дверцы щита, так и на самих кабелях.
Сдача в эксплуатацию: финальные штрихи
После монтажа и визуальной проверки всех соединений необходимо провести инструментальные измерения. Без этого щит не готов к работе. Во-первых, прозвонить все линии на отсутствие короткого замыкания. Во-вторых, и это самое главное, измерить сопротивление изоляции мегомметром. Норма для жилых помещений — не менее 0.5 МОм. Это единственный способ выявить скрытые повреждения кабеля, полученные при монтаже.
Только после успешных замеров можно приглашать представителя энергоснабжающей организации для опломбирования счетчика и вводного автомата. Имейте на руках паспорта на все установленные приборы учета и защиты. Помните: грамотно собранный вводной электрощит — это не статья расходов, а долгосрочная инвестиция в безопасность, комфорт и ценность вашего загородного дома.
