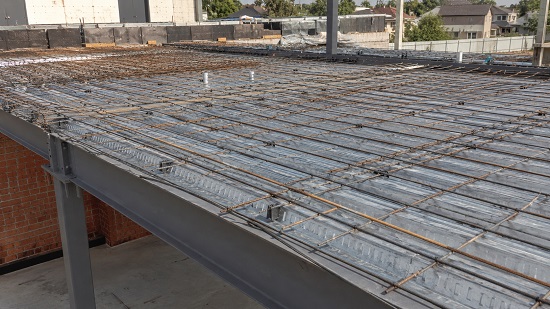

Монолитное перекрытие по профлисту: допустимые пролеты и выбор несущих балок

Монолитное перекрытие с опалубкой из профлиста требует корректного расчета несущих балок. В материале рассматриваются ограничения шага опор в зависимости от типа профиля, разница между гнутым и горячекатаным прокатом, а также критерии выбора марки стали для сварных соединений. Приводятся ориентировочные значения, требующие проверки расчетом в каждом конкретном случае.

Технология устройства монолитных перекрытий по профилированному листу как несъемной опалубки имеет объективные ограничения, которые важно учитывать на этапе проектирования. Основной узел такой конструкции — не бетон и не арматура, а жесткость стального профиля в период заливки и вибрационного уплотнения смеси. За 15 лет практики я неоднократно сталкивался с последствиями недостаточной жесткости опор: прогибы профлиста во время бетонирования, волнистость нижней поверхности плиты и, как следствие, перерасход выравнивающих стяжек. В этой статье — практические ориентиры, основанные на нормативных документах (СП 16.13330, ГОСТ 24045-2016, ГОСТ 8240-97, ГОСТ 8278-83) и опыте эксплуатации.

1. Функции профлиста в монолитном перекрытии

Профилированный лист в конструкции перекрытия выполняет функцию несъемной опалубки, удерживая бетонную смесь до ее схватывания. В ряде конструктивных схем (при наличии специальных анкеров или профилей с развитой поверхностью) профлист может дополнительно учитываться как элемент совместной работы с бетоном, повышающий несущую способность плиты. Однако это должно подтверждаться расчетом согласно специализированным методикам (например, Еврокод 4 или ведомственные нормы по сталежелезобетонным конструкциям).

В период заливки — до набора бетоном достаточной прочности для самостоятельной работы конструкции — профлист представляет собой стальной лист, нагруженный весом смеси и динамическими воздействиями вибратора. Способность выдержать эту нагрузку без недопустимых деформаций определяется геометрией листа, толщиной металла и шагом опорных балок.

2. Гнутый и горячекатаный прокат: особенности геометрии

При выборе балок для поддержки профлиста важно различать два технологически разных типа проката. Гнутый швеллер изготавливается из листовой стали методом холодной гибки. Горячекатаный швеллер формуется из нагретой заготовки на прокатном стане. Горячекатаные и гнутые профили имеют разные требования к геометрии и предельным отклонениям, что необходимо учитывать при расчете и монтаже.

В каталогах металлопроката эти типы четко разделены. Например, швеллер горячекатаный имеет стабильную геометрию сечения, что особенно важно при работе в составе сложных пространственных каркасов. При увеличении шага балок возрастает значение жесткости несущих элементов, поэтому на практике при ответственных конструкциях и значительных пролетах часто выбирают горячекатаные профили вместо гнутых. Однако окончательное решение требует проверки расчетом по СП 16.13330.

3. Сравнительная таблица: гнутый и горячекатаный швеллер

4. Марки стали Ст3сп и Ст3пс: применимость для сварных узлов

В монолитных перекрытиях балки часто соединяются сваркой в единый каркас или используются как опоры для приварки арматуры. Выбор марки стали влияет на качество сварных соединений, но различия между Ст3сп и Ст3пс не столь драматичны, как иногда представляют.

Ст3пс (полуспокойная) содержит некоторое количество растворенных газов, что при сварке толстостенных элементов (обычно от 20 мм и более) или в неблагоприятных температурных условиях может потребовать дополнительных технологических мероприятий (предварительный подогрев, ограничение скорости охлаждения). Ст3сп (спокойная) более технологична для сварки и менее чувствительна к нарушениям режима. Ст3пс массово применяется в сварных строительных конструкциях, и прямого запрета на ее использование в нормативных документах нет.

Для ответственных узлов перекрытия (стыковка балок в пролете, сопряжение с колоннами) предпочтительнее Ст3сп. Для второстепенных элементов (крепление арматурных каркасов) допустима и Ст3пс. Окончательный выбор определяется проектной документацией.

5. Ориентировочные значения шага балок (с пояснениями)

Приведенные ниже значения являются ориентировочными для наиболее распространенных случаев в частном домостроении: толщина монолитной плиты 120–180 мм, временная нагрузка, характерная для жилых помещений (до 200 кг/м²), использование глубинного вибратора. В каждом конкретном случае требуется проверка расчетом.

При шаге балок, приближающемся к 2 метрам и более, в качестве несущих ребер жесткости целесообразно использовать швеллер горячекатаный — его геометрическая стабильность и предсказуемое поведение под нагрузкой дают дополнительный запас надежности.

6. Нормативная база: где искать методики расчета

Действующие нормативные документы не содержат готовых таблиц для расчета перекрытий с несъемной опалубкой из профлиста. Однако существует несколько подходов:

• Расчет профлиста как несущего элемента на период бетонирования — по СП 16.13330 «Стальные конструкции». Учитывается вес бетона, арматуры, нагрузка от вибратора (принимается по рекомендациям производителя оборудования).
• Расчет готовой плиты как сталежелезобетонной — по методикам, основанным на Еврокоде 4 (EN 1994-1-1) или ведомственных нормах. В российском регулировании полноценного аналога пока нет.
• Консервативный подход — профлист учитывается только как опалубка, вся несущая способность обеспечивается железобетонной частью и стальными балками. Запас по жесткости в этом случае максимален.

ГОСТ 24045-2016 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства» содержит технические условия на профили, но не является нормативным документом по расчету перекрытий. Для расчета необходимо обращаться к СП 16.13330.

7. Практический пример: последствия недостаточной жесткости опор

Объект — двухэтажный каркасный дом, перекрытие первого этажа. Использован профлист Н60 толщиной 0.7 мм, шаг продольных балок (гнутый швеллер 120х50х4 мм) составил 2.2 метра. Проектная документация отсутствовала, решение принято подрядчиком «по опыту».

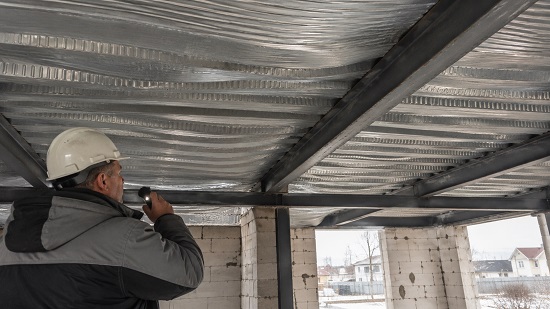

В процессе заливки бетоном с применением глубинного вибратора зафиксирован прогиб профлиста между балками до 25 мм (визуально — провисание нижних полок). После схватывания бетона нижняя поверхность плиты имела волнистость с перепадом высоты до 40 мм. Расчет по СП 16.13330 для данных условий показал бы предельный прогиб, превышающий допустимый примерно в 2 раза. Устранение дефекта потребовало устройства подвесного потолка с дополнительным креплением к балкам, что увеличило стоимость отделки на 30% от исходной сметы.

Вывод: при отсутствии расчета шаг балок 2.2 метра для профлиста Н60 оказался недопустимым. Предварительная инженерная проверка позволила бы скорректировать проект до начала работ.

8. Часто задаваемые вопросы (FAQ)

Вопрос 1: Каков максимальный шаг балок для профлиста Н114?
Ответ: На практике для частного домостроения часто рассматривают пролеты порядка 1,5–1,8 м, однако точное значение зависит от толщины листа (0,8–1,2 мм), высоты бетонного слоя и определяется расчетом.

Вопрос 2: Можно ли использовать гнутый швеллер как опору под профлист?
Ответ: Да, при шаге балок до 1.5-1.8 метра и соответствующей толщине металла. При больших пролетах и ответственных конструкциях предпочтительнее горячекатаный швеллер из-за его стабильной геометрии.

Вопрос 3: Чем отличается Ст3сп от Ст3пс при сварке?
Ответ: Ст3сп менее чувствительна к нарушениям режима сварки. Ст3пс при сварке толстостенных элементов (от 20 мм) или в холодное время может требовать предварительного подогрева. Обе марки разрешены для сварных конструкций и массово применяются в строительстве.

Вопрос 4: Нужен ли расчет такого перекрытия в частном доме?
Ответ: Законодательство не всегда требует отдельного расчета для индивидуального жилого дома пониженного уровня ответственности. Однако инженерная проверка несущей способности крайне желательна — это позволяет избежать дефектов при заливке и обеспечивает безопасность эксплуатации.

Вопрос 5: Где взять методику расчета?
Ответ: Для расчета на период бетонирования — СП 16.13330. Для расчета готовой плиты как сталежелезобетонной — специализированные пособия (например, «Пособие по проектированию сталежелезобетонных конструкций» НИИЖБ). Наиболее надежный вариант — заказать расчет у проектной организации.

Вопрос 6: Почему горячекатаный швеллер предпочтительнее при больших пролетах?
Ответ: Прежде всего из-за более стабильной и точной геометрии сечения, а также большей толщины элементов, что дает предсказуемое поведение под нагрузкой. Не из-за «снятых остаточных напряжений» — это распространенное, но упрощенное объяснение.

---
