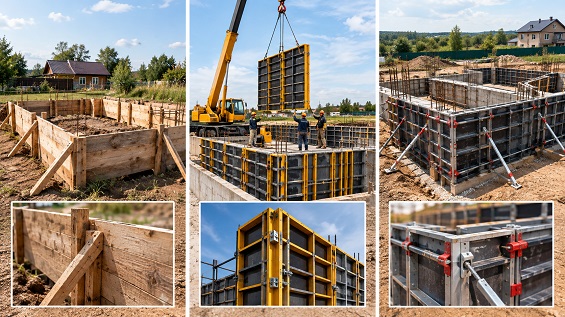

В загородном строительстве выбор опалубки часто сводится к двум крайностям: самодельные щиты из доски или крупнощитовые системы, для монтажа которых нужен автокран. Между ними есть третий вариант — мелкощитовая опалубка заводского изготовления. Её собирают вручную, она держит расчётное давление бетонной смеси и позволяет заливать фундаменты и стены сложной конфигурации без привлечения грузоподъёмной техники. При этом у неё есть границы применимости, за которыми она проигрывает крупнощитовой по трудозатратам. Разберём, где эти границы проходят и что нужно учитывать при выборе.
Что считается мелкощитовой опалубкой по нормативу
Формальный критерий — масса элемента. ГОСТ 23477-79 определяет мелкощитовую опалубку как конструкцию из элементов массой не более 50 кг, допускающих ручную сборку и разборку. Всё, что тяжелее, к этой категории не относится.
Второй критерий — площадь щита. Щиты мелкощитовой опалубки имеют площадь до 3 м². В частном домостроении чаще применяют щиты высотой 0,9–1,5 м и шириной 0,3–0,6 м. Масса такого щита — 15–30 кг, его поднимает один человек, а двое собирают секцию без применения техники.
Третий критерий — универсальность. Мелкощитовая опалубка собирается в любую конфигурацию: ленточный фундамент с поворотами, монолитная стена с проёмом, колонна, угол. Крупнощитовая эффективна на больших плоских поверхностях и в сложных формах работает хуже. Для дома неправильной формы это принципиально.
Расчётные характеристики: что написано в паспорте, а не в рекламе
Расчётная нагрузка от давления бетонной смеси для мелкощитовой опалубки, применяемой в малоэтажном строительстве, достигает 8 тонн на квадратный метр. Это паспортное значение, а не бытовое «выдерживает». Для ленточного фундамента под двухэтажный дом с бетоном на гранитном щебне и вибрированием такая нагрузка выбирается не всегда, но запас показывает: щит не «игрушечный», он просто небольшой по площади.
Средний вес квадратного метра опалубки — около 27 кг. Отсюда и эргономика: квадрат палубы, который на крупнощитовой системе весит под сотню килограммов и требует траверсы, здесь поднимают два человека без лебёдки.
Оборачиваемость палубы — до 80 циклов, стальной рамы — до 500. Для одного частного дома этого достаточно с запасом. Для бригады, которая льёт фундаменты на продажу, цифра становится экономическим аргументом: рама живёт дольше фанеры, но фанеру можно заменить, не меняя раму.
Масса элемента
по ГОСТ 23477-79
Площадь щита
типовые размеры
Нагрузка и ресурс
паспортные значения
Где проходит граница с крупнощитовой
Граница определяется не весом щита и не ценой за квадрат, а геометрией объекта и доступностью крана.
Крупнощитовая строительная опалубка оправдана там, где нужно залить большую плоскую поверхность за один приём и где кран стоит на площадке постоянно. Подпорная стена длиной 30 метров, монолитное перекрытие коттеджа, стена подземного паркинга — здесь щит площадью 10–20 м² ставится краном за десять минут, и трудозатраты на квадрат падают в разы. Мелкощитовая на такой поверхности превращается в длительную сборку: результат будет, но времени уйдёт больше.
В частном доме ситуация обратная. Фундамент 10×12 метров с внутренними несущими стенами, эркер, крыльцо, гараж — это несколько сотен метров периметра, но каждый отрезок короткий. Кран на такой объект заезжает один раз — на сборку стен или заливку перекрытия, если оно монолитное. Привозить крупнощитовую оснастку ради ленточки означает оплачивать аренду техники, которая половину времени простаивает. Мелкощитовая собирается вручную, а кран если и нужен, то на подачу бетона, а не на монтаж опалубки.
Второй фактор — кривизна и стеснённость. Мелкощитовая опалубка предназначена для конструкций с небольшой опалубочной поверхностью, в том числе сложной конфигурации и в стеснённых условиях. Крупнощитовая в узком приямке между существующим домом и забором не развернётся. Мелкощитовая развернётся, потому что её щит можно занести в руках и собрать секциями.
Где мелкощитовая опалубка проигрывает
Трудозатраты. Крупнощитовая система собирается быстрее на больших площадях. Если у вас стена 40 метров и кран на площадке, мелкощитовая превратит заливку в двухдневную сборку-разборку. Для профессионалов с объёмами это критично.
Качество поверхности на стыках. Каждый стык щитов — это линия, которая может дать уступ, если щиты перекошены или замки недотянуты. Крупнощитовой щит даёт меньше стыков на метр поверхности. Для фундамента, который всё равно будет гидроизолирован, это неважно. Для монолитной стены под покраску — важно.
Зависимость от человеческого фактора. Мелкощитовую опалубку собирают руками, и руки ошибаются. Недокрученный клин, перекошенная схватка, забытый стяжной винт — всё это проявляется либо распором бетона, либо нарушением геометрии. Крупнощитовая снимает часть этих ошибок за счёт заводской сборки панели, но не отменяет их полностью.
Комплектация: что покупается вместе со щитами
Мелкощитовая опалубка без комплектующих — это стопка фанеры с рамой. Работать она начинает только с обвязкой.
- Замки. Клиновой замок — расходник, который теряется и ломается. На квадрат стены нужно примерно 2–3 замка на стык, и экономия на них оборачивается распором.
- Стяжные винты и гайки. Их количество определяется расчётом на давление бетона, а не «на глаз». Для ленты высотой 0,8 метра шаг стяжек обычно 500–600 мм по горизонтали и 400–500 по вертикали. Уменьшение шага — единственный способ поднять несущую способность без замены щитов.
- Фиксаторы защитного слоя. Их покупают вместе с опалубкой, а не отдельно «потом». Обрезки арматуры в качестве подкладок под сетку — это не фиксатор, это будущий очаг коррозии.
- Смазка. Эмульсол наносится до монтажа, а не после. Щит, который «и так отойдёт», отойдёт вместе с куском палубы.
В Москве и области продажа опалубки и комплектующих к ней — это не только щиты, но и вся обвязка. Если рассматривать строительную опалубку как систему, а не как набор фанерных прямоугольников, становится очевидно: половина проблем на заливке — не от щитов, а от того, что к ним докупили «что было».
FAQ
Какая максимальная высота заливки для мелкощитовой опалубки?
Зависит от расчёта на давление и шага стяжек. Паспортная нагрузка в 8 т/м² позволяет заливать стены высотой 2,5–3 метра при корректной обвязке, но для ленточного фундамента высота обычно не превышает 1–1,5 метра. Выше — либо шаг стяжек уменьшают, либо переходят на другую оснастку.
Можно ли обойтись без крана при монтаже перекрытия?
Можно, если перекрытие небольшое и щиты подаются вручную. Но стойки и балки перекрытия часто тяжелее щитов, и их подача без крана или лебёдки усложняется. Для монолитного перекрытия площадью больше 30–40 м² кран почти неизбежен — не для опалубки, так для бетона.
Сколько человек нужно для сборки мелкощитовой опалубки?
Двое — минимум для комфортной работы. Один держит щит, второй ставит замок. Бригада из трёх человек собирает ленту 10×10 метров за день без сверхусилий. Один человек тоже может, но скорость падает вдвое, а риск перекоса растёт.
Что делать, если щит повело после нескольких заливок?
Фанеру менять. Рама живёт дольше, палуба — расходник. Если геометрия рамы нарушена (погнута от распора), щит идёт в ремонт или на доборные элементы, где точность не критична.
Чем мелкощитовая опалубка лучше деревянной самодельной?
Замками и геометрией. Самодельный щит из доски и фанеры собирается быстрее в первый раз и разваливается на третьей заливке. Заводская рама с клиновыми замками даёт предсказуемый шаг и выдерживает давление, которое доска на гвоздях не держит.
Полезные материалы на сайте ПАРФЕНОН
- Геология под домом: почему сосед стоит, а ваш «поплыл» — разбираем, что искать в отчёте по геологии, почему «несущая способность» без контекста бесполезна и какие фундаменты действительно работают на слабых грунтах.
- Характерные дефекты и повреждения фундаментов — виды повреждений фундаментов: увлажнение стен с последующим промерзанием, выщелачивание бетонных конструкций фундамента, расслоение кладки фундамента, разрыв фундамента по высоте, трещины в плите фундамента или неравномерная его осадка.
Что дальше?
Когда вы разобрались с тем, где мелкощитовая опалубка уместна, а где превращается в самообман, следующим шагом будет расчёт давления бетона для конкретной стены или ленты. Не берите шаг стяжек «как у соседа» — считайте от высоты заливки, подвижности смеси и температуры. И требуйте у поставщика паспорт на щиты: там написана расчётная нагрузка, а не маркетинговое «выдерживает много».
Авторы: Редакция сайта ПАРФЕНОН
