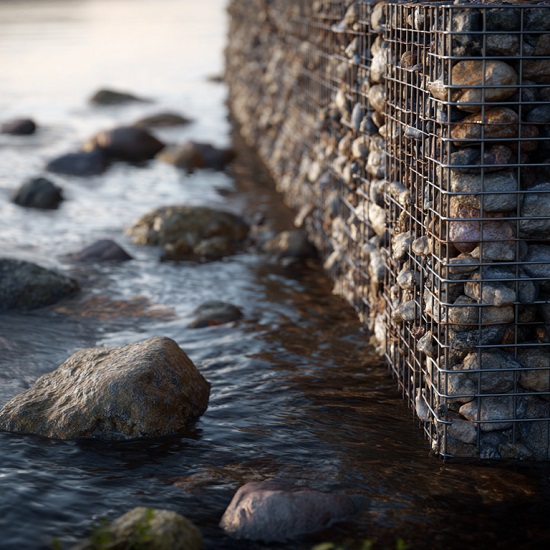

Матрацы Рено для укрепления берега: технология и этапы

Укрепление берегов рек, прудов и каналов давно перестало быть задачей только гидростроителей: с размывом склонов и обрушением откосов сталкиваются при строительстве дорог, мостов, коттеджных посёлков и даже частных участков у воды. Классические решения из монолитного бетона часто оказываются слишком жёсткими, дорогими и малоэффективными на подвижных и водонасыщенных грунтах. На этом фоне тюфячные габионы матрац Рено заняли свою нишу как гибкая, долговечная и сравнительно простая в монтаже технология берегоукрепления.

Матрац Рено представляет собой плоскую конструкцию из металлической сетки двойного кручения, разделённую диафрагмами на отдельные отсеки и заполненную камнем. По сути это низкий «каменный ковёр», который плотно прижимает грунт, защищая его от размыва течением, волной, дождевыми и талыми водами. За счёт небольшой толщины (обычно 17–30 см) и большой площади такие изделия эффективно работают как на дне русел, так и на откосах берегов и насыпей.

Главная особенность берегоукрепления матрацами Рено в том, что результат зависит не только от качества материалов, но и от строгого соблюдения технологии монтажа на каждом этапе: от подготовки основания и укладки геотекстиля до связки матрацев между собой и правильного заполнения камнем. В этой статье по шагам разбираются все ключевые стадии устройства берегоукрепления — с акцентом на практические нюансы, которые важны проектировщику, подрядчику и заказчику. А посмотреть полный каталог и цены на габионные матрацы Рено можно на сайте производителя https://terra-m.ru/produkciya/matracy-reno.

Подготовка основания и укладка геотекстиля

Качественная подготовка основания — это 50% успеха при устройстве берегоукрепления матрацами Рено. Поскольку конструкция гибкая, она повторит все неровности, ямы и бугры, поэтому основа должна быть максимально ровной и плотной, иначе "каменный ковер" со временем пойдет волнами, а его лицевая поверхность потеряет аккуратный вид.

Планировка и уплотнение

Работы начинаются с планировки откоса или дна. С помощью экскаватора или вручную срезают растительный слой, убирают корни, крупные камни, мусор и рыхлый грунт. Поверхность выравнивают в соответствии с проектными отметками, засыпая ямы и срезая бугры.

После планировки основание обязательно уплотняют. На сухих участках для этого используют виброплиты или ручные трамбовки, на больших площадях — катки. Уплотнение необходимо, чтобы исключить просадку грунта под весом матрацев и предотвратить их деформацию в будущем.

Укладка геотекстиля (обратный фильтр)

Перед укладкой матрацев на подготовленное основание обязательно расстилают разделительный и фильтрующий слой из нетканого геотекстиля. Это один из самых важных "скрытых" элементов конструкции, который выполняет сразу несколько задач:

• Предотвращает вымывание грунта. Геотекстиль свободно пропускает воду, но задерживает частицы почвы, не давая им вымываться через каменную засыпку. Без него под матрацем со временем образуются пустоты, что приводит к провалам.
• Разделяет слои. Полотно не дает грунту основания смешиваться с каменным наполнителем, сохраняя дренирующие свойства конструкции.
• Защищает от сорняков. Плотный геотекстиль препятствует прорастанию сорняков снизу, что упрощает дальнейшую эксплуатацию береговой линии.

Технология укладки геотекстиля

1. Выбор материала. Используют термоскрепленный или иглопробивной нетканый геотекстиль из полипропилена плотностью 150-300 г/м². Он не гниет и устойчив к агрессивной среде.
2. Раскладка полотен. Геотекстиль раскатывают по поверхности с нахлестом соседних полос не менее 20-30 см. Нахлест делают по направлению течения воды, чтобы поток не задирал край полотна.
3. Крепление. На крутых склонах и в ветреную погоду полотна временно закрепляют к грунту металлическими анкерами или П-образными скобами, чтобы их не сдуло до начала укладки матрацев.
4. Защита от УФ. Раскатанный геотекстиль не рекомендуется оставлять надолго под прямыми солнечными лучами, так как ультрафиолет снижает его прочность. Его следует как можно быстрее "закрывать" матрацами.

Сборка матрацев Рено: пошаговая инструкция

Матрацы Рено поставляются на объект в виде компактных пачек — сложенных в плоскость заготовок (развёрток). Перед укладкой их необходимо развернуть, придать им объемную форму и подготовить к монтажу. Этот процесс выполняется вручную, непосредственно рядом с местом будущей укладки.

Распаковка и выравнивание

1. Подготовка площадки. Выберите ровное твердое место для сборки (деревянный щит или выровненный участок земли), чтобы сетка не цеплялась за траву и корни.
2. Раскладка заготовки. Снимите упаковку, достаньте сложенный матрац и разложите его на поверхности. Убедитесь, что все части сетки — дно, боковые стенки, торцы и диафрагмы — не перекручены и не зацепились друг за друга.
3. Выпрямление. Аккуратно расправьте все складки и неровности, пройдитесь ногами (в мягкой обуви) или используйте деревянную доску, чтобы максимально выровнять сетку дна и стенок. Чем ровнее заготовка, тем проще будет собирать каркас.

Формирование короба и установка диафрагм

1. Подъем стенок. Поднимите боковые стенки, торцевые панели и внутренние перегородки (диафрагмы) в вертикальное положение под углом 90 градусов к дну.
2. Связка углов. Начните с углов матраца. Совместите кромки торцевой и боковой панели так, чтобы они были на одном уровне. Свяжите верхние углы временной вязкой, чтобы зафиксировать форму «ящика».
3. Крепление диафрагм. Поднимите внутренние диафрагмы (обычно они прикреплены к дну с шагом 1 метр). Соедините их вертикальные кромки с боковыми стенками, используя вязальную проволоку. Это превратит длинный "мешок" в серию жестких ячеек размером 2х1 м.

Правила вязки кромок

Надежность матраца зависит от прочности соединения его элементов. Для связки используется специальная оцинкованная вязальная проволока диаметром 2.2 мм или монтажные кольца (скобы), устанавливаемые механическим степлером.

• Метод "змейки". При ручной вязке проволоку пропускают через ячейки по спирали, захватывая кромочный провод обеих панелей. Делайте один двойной виток через каждые 10-15 см длины шва, чтобы обеспечить жесткость.
• Монтажные кольца. При использовании степлера (пистолета) стальные кольца ставятся с шагом не более 15-20 см. Это значительно ускоряет процесс, но требует специального инструмента.

Важно: все вертикальные швы (углы и диафрагмы) должны быть связаны по всей высоте. Не оставляйте пропусков, так как при засыпке камнем незакрепленная стенка может выгнуться, нарушив геометрию всего сооружения.

Технология монтажа габионов матрацев на склонах и откосах

Укладка матрацев на наклонных поверхностях требует особого внимания: гравитация работает против монтажников, стараясь стянуть конструкцию вниз. Чтобы берегоукрепление не "уехало" в воду еще до завершения стройки, соблюдают строгую последовательность действий.

Ориентация габионных матрацев на склоне

Главное правило: матрацы Рено всегда укладывают длинной стороной (обычно 3–6 м) перпендикулярно урезу воды, то есть сверху вниз по склону. Такое расположение позволяет перекрыть весь откос единой "лентой" без горизонтальных швов, которые могут стать слабым местом при размыве.

Исключение составляют лишь очень пологие берега или ситуации, когда ширина укрепляемой полосы меньше 2 метров — в этом случае допускается продольная укладка, но с обязательной перевязкой вертикальных швов в соседних рядах.

Укладка и временная фиксация

1. Установка пустых каркасов. Собранные пустые матрацы подают на склон и укладывают вплотную друг к другу. Начинают монтаж с низовой стороны (против течения), чтобы каждый следующий матрац перекрывал стык предыдущего "по воде" (принцип рыбьей чешуи, если есть нахлест, или просто плотная стыковка).
2. Анкерное крепление. Чтобы пустые сетки не сползли вниз по скользкому геотекстилю, их временно закрепляют в верхней части склона. Для этого используют деревянные колья или арматурные анкера, которые забивают в грунт через углы каркаса.
3. Связка соседних матрацев. До начала заполнения камнем все уложенные матрацы обязательно связывают между собой по продольным (боковым) ребрам. Это превращает отдельные полосы в единое сплошное покрытие, которое работает как монолит.

Заполнение камнем на наклонной поверхности

Засыпка камня на склоне — самый деликатный момент. Если просто высыпать кучу камней сверху, она может скатиться вниз, порвав сетку или создав "пузо" в нижней части матраца.

• Направление заполнения. Засыпку всегда ведут снизу вверх (от подошвы к бровке откоса). Это позволяет нижним камням служить упором для верхних, предотвращая сползание наполнителя внутри ячеек.
• Контроль диафрагм. При заполнении следят, чтобы внутренние перегородки (диафрагмы) оставались вертикальными и не заваливались под весом камня. Для этого соседние ячейки заполняют равномерно, не допуская большого перепада высоты камня между ними.
• Плотность укладки. Камень укладывают с небольшим "горкой" (на 2–3 см выше кромки), учитывая будущую осадку. При закрытии крышки этот излишек обеспечит плотное натяжение сетки.

Правила связки матрацев в единую конструкцию

Одиночный матрац Рено, лежащий на берегу, не спасёт от размыва: мощный поток воды легко поднимет его край, подмоет грунт и перевернёт конструкцию. Чтобы берегоукрепление работало надёжно, все отдельные модули должны быть связаны в единый, неразрывный "панцирь". Прочность этих связей не менее важна, чем прочность самой сетки.

Материалы для связки

Для соединения матрацев используют те же материалы, что и для сборки каркасов. Категорически запрещено применять "черную" вязальную проволоку, пластиковые стяжки или веревки — они сгниют за пару сезонов, и вся конструкция развалится.

• Проволока вязки. Оцинкованная мягкая проволока диаметром 2.2 мм (для оцинкованных матрацев) или проволока с ПВХ-покрытием (для матрацев в пластиковой оболочке).
• Кольца (скобы). C-образные скобы из высокопрочной стали с антикоррозийным покрытием (Гальфан или аналог), устанавливаемые пневматическим или ручным степлером.

Технология выполнения швов

Связку выполняют до заполнения матрацев камнем, пока каркасы пустые и их кромки легко совместить.

1. Выравнивание кромок. Плотно прижмите боковые грани соседних матрацев друг к другу. Убедитесь, что верхние и нижние углы совпадают по высоте. Зазор между матрацами не должен превышать 1-2 см.
2. Непрерывность шва. Связывание производится по всей длине контакта: связываются как верхние, так и нижние продольные кромки. В некоторых упрощенных схемах допускается связка только верхних кромок, но для ответственных гидротехнических сооружений (сильное течение, ледоход) обязательна "двойная" прошивка.
3. Шаг вязки. При ручной вязке проволокой делают чередующиеся петли (одинарная — двойная) с шагом 10-15 см. При использовании скоб их ставят через каждые 15-20 см (или чаще, согласно проекту).

Связка крышек после заполнения

Это финальный этап монтажа. После того как камень уложен, крышки всех матрацев закрывают и привязывают их не только к собственным боковым стенкам, но и сшивают с крышками соседних матрацев. В результате на поверхности образуется сплошная сетчатая плоскость без щелей, через которые вода могла бы вымыть камень. Особое внимание уделяют поперечным швам и местам стыковки крышек с диафрагмами — здесь вязку делают особенно тщательной, чтобы камень внутри ячеек не смещался.

Выбор камня и требования к заполнению матрацев

Камень в матраце Рено — это не просто балласт, а рабочий материал, который принимает на себя удары волн, сопротивляется течению и защищает грунт. От правильного подбора наполнителя зависит долговечность всего сооружения: слишком мелкий камень вымоет сквозь ячейки, а слишком крупный оставит большие пустоты и порвёт сетку.

Требования к качеству камня

Для заполнения матрацев используют натуральный камень горных пород: гранит, базальт, диорит, плотный песчаник. Материал должен быть тяжёлым, прочным и устойчивым к воде и морозу.

• Плотность. Удельный вес камня должен быть не менее 2300–2500 кг/м³. Легкие пористые породы (известняк, туф) не подходят, так как они впитывают воду и быстро разрушаются зимой.
• Морозостойкость. Для средней полосы России марка по морозостойкости должна быть не ниже F150, а для северных регионов и зон переменного уровня воды (где камень то намокает, то замерзает) — F200-F300.
• Форма. Оптимален окатаный (речной) камень или колотый бут с притупленными краями. Слишком острые грани могут повредить защитное покрытие проволоки при укладке и осадке.

Подбор фракции (размера)

Главное правило: размер самого мелкого камня должен быть больше размера ячейки сетки, чтобы он не выпадал наружу. При этом максимальный размер ограничивается толщиной самого матраца.

Особенности укладки наполнителя

В отличие от высоких габионов, где лицевую грань выкладывают вручную "как мозаику", матрацы Рено обычно заполняют насыпным способом ("навалом"). Однако и здесь есть свои нюансы:

Камень засыпают с небольшим запасом по высоте (на 2-4 см выше кромки), чтобы компенсировать усадку. После засыпки поверхность разравнивают граблями или вручную, убирая торчащие острые углы и заполняя крупные пустоты более мелким щебнем. Это нужно для того, чтобы крышка легла ровно и плотно притянула весь массив камня к дну сетки, создав жесткую "плиту".

Особенности монтажа матрацев Рено под водой

Укладка берегоукрепления редко заканчивается у уреза воды. Чтобы защитить берег от подмыва, "каменный панцирь" должен уходить по дню русла на несколько метров вглубь водоема. Монтаж под водой — самая сложная часть работ, требующая специальной оснастки и часто — участия водолазов.

Предварительная сборка и заполнение

Главное отличие подводного монтажа: матрацы собирают и заполняют камнем не на месте укладки, а на берегу, на ровной площадке или специальном понтоне. Работать с пустыми сетками на дне, в условиях течения и мутной воды, практически невозможно.

• На берегу собирают карты из нескольких связанных матрацев (обычно 2–3 штуки), чтобы за один подъем крана уложить сразу большую площадь.
• Собранные карты заполняют камнем, тщательно закрывают и увязывают крышки.
• Для жесткости при подъеме к карте иногда привязывают временную раму из бруса или труб, которую снимают после укладки, либо используют специальные монтажные траверсы.

Укладка с помощью крана и траверс

Готовые заполненные карты (весом в несколько тонн) поднимают краном. Обычные стропы здесь не подходят — матрац просто сложится пополам и камень сместится. Используют пространственные траверсы ("пауки") с множеством точек подвеса, которые позволяют опускать матрац в воду строго горизонтально, сохраняя его плоскую форму.

Кран опускает карту на дно по командам оператора. Если работы ведутся зимой со льда, матрацы собирают прямо на льду над местом монтажа, а затем прорезают майну, и конструкция опускается на дно под собственным весом (метод "погружения").

Контроль и стыковка под водой

Самое трудное — обеспечить плотную стыковку подводных карт с надводной частью берегоукрепления и друг с другом. Щели между матрацами недопустимы, так как именно в них начнется размыв.

Для контроля укладки и связки подводных швов привлекают водолазов. Они направляют карту при опускании, проверяют плотность прилегания к дну и выполняют скрепление соседних элементов. На небольших глубинах и в прозрачной воде контроль можно вести с лодки с помощью шестов и камер, а стыковку обеспечивать за счет перехлеста карт (укладка "чешуей").

Инструменты и оборудование для укладки матрацно-тюфячных изделий

Хотя габионные технологии считаются "ручными", производительность и качество работ напрямую зависят от правильного подбора инструмента. Профессиональный набор монтажника отличается от дачного инвентаря и включает специализированные приспособления для работы с проволокой и камнем.

Ручной инструмент для сборки и вязки

Основной объем работ приходится на связывание сеток. Делать это голыми руками долго и травмоопасно.

• Плоскогубцы с длинными губками и кусачки. Используются для закручивания и обрезки вязальной проволоки. Важно, чтобы губки были гладкими или имели специальный профиль, не повреждающий цинковое покрытие проволоки.
• Монтировка ("габионный крюк"). Специальный рычаг для стягивания кромок соседних панелей перед вязкой. Позволяет одному человеку свести и удерживать жесткие края сетки, пока второй их связывает.
• Пневматический или ручной степлер (сшиватель). Главный инструмент для профессиональных бригад. Он "стреляет" С-образными скобами, скрепляя сетку за секунду. Ускоряет сборку в 3-4 раза по сравнению с ручной вязкой.
• Ножницы по металлу (болторезы). Нужны для подрезки сетки, если матрац приходится укорачивать или вырезать отверстия под трубы.

Средства малой механизации

Для подготовки площадки и укладки камня требуется вспомогательное оборудование.

• Виброплита. Обязательна для уплотнения основания перед укладкой матрацев. На рыхлом грунте конструкция быстро просядет и деформируется.
• Шаблоны и рамки. Деревянные или металлические рамы, которые устанавливают вокруг матраца при засыпке. Они помогают держать идеальную прямоугольную форму и ровные края, не давая сетке "раздуваться" под весом камня.
• Трапы и настилы. Доски или щиты, которые кладут поверх пустых сеток, чтобы ходить по ним и возить тачки с камнем, не деформируя проволочный каркас.

Тяжелая техника

На крупных объектах без машин не обойтись.

• Экскаватор-погрузчик. Универсальная машина: планирует откос, копает траншеи под "зуб" упора и аккуратно подает камень в ковше прямо к месту укладки.
• Автокран. Используется для подачи собранных пустых карт на склон или для укладки уже заполненных матрацев при подводном монтаже (с траверсой).

Контроль качества работ и приемка готового покрытия

Долговечность берегоукрепления из матрацев Рено закладывается в деталях. Визуально готовое покрытие может выглядеть ровным и красивым, но скрытые дефекты монтажа проявятся уже после первого паводка. Поэтому контроль качества должен быть поэтапным, с обязательной проверкой скрытых работ.

Входной контроль материалов

Перед началом работ проверяют всё, что привезли на площадку.

• Сетка. Проверяют наличие сертификатов и паспортов качества. Визуально осматривают рулоны: цинковое покрытие должно быть сплошным, без трещин и отслоений. Диаметр проволоки сверяют с проектом (штангенциркулем).
• Камень. Оценивают фракцию (размер) и прочность. Камень должен быть чистым (без глины и грунта), не крошиться от удара молотком. Количество "мелочи" (камней меньше размера ячейки) не должно превышать 5-10%.

Операционный контроль (в процессе монтажа)

Самые важные проверки проводятся до того, как матрац закроют крышкой.

1. Подготовка основания. Проверяют плотность грунта и правильность укладки геотекстиля (величину перехлеста полотен, отсутствие разрывов). Акт скрытых работ на укладку геотекстиля обязателен.

2. Качество сборки каркасов. Осматривают пустые матрацы: все диафрагмы должны быть привязаны к стенкам, углы надежно скреплены. Проверяют шаг вязки (не более 15-20 см) и отсутствие пропусков в швах.

3. Плотность укладки камня. Камень должен лежать плотно, с минимальным количеством пустот. Визуально проверяют отсутствие "пуза" (выпучивания стенок и диафрагм) и просадок уровня засыпки ниже верхней кромки.

Приемка готового сооружения

При финальной сдаче объекта оценивают геометрию и целостность всего покрытия.

Только при соблюдении всех этих требований можно гарантировать, что берегоукрепление прослужит заявленные 50-80 лет, а не "уплывет" следующей весной.
