Какое коммутационное оборудование закладывают в проект при строительстве зданий

Коммерческие, промышленные, специализированные и даже жилые объекты непредставимы без коммутационного оборудования. Оно обеспечивает передачу данных, необходимую для четкого взаимодействия сотрудников и целых подразделений, корректного функционирования автоматизированных производственных линий, микроклиматических систем, комплексов наблюдения и безопасности.

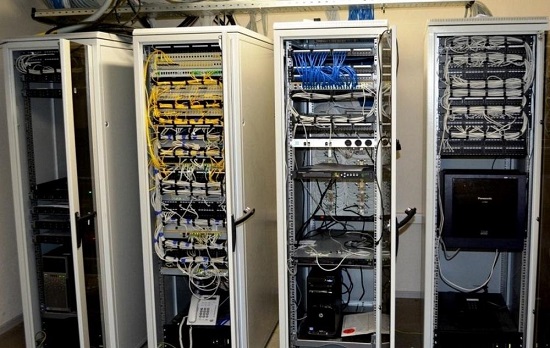

Для эффективной эксплуатации коммутационного оборудования, его быстрого и беспроблемного монтажа, определить необходимые компоненты СКС, схему их установки следует уже при проектировании объекта. Какие устройства должны быть в проекте структурированной кабельной системы и ВОЛС? Как выбрать набор, учитывая эксплуатационную специфику здания?

Общее понятие

Коммутационное оборудование – аппаратные средства, задача которых – обеспечение связи между различным оборудованием, стабильной передачи сигналов и данных. В зависимости от типа, устройства могут передавать сигналы в аналоговой и цифровой форме, преобразовывать их для коммутации между техникой, различной по типу.

Коммутационное оборудование согласует работу подключенных устройств на двух уровнях:

1. Физический, уровень прямой коммутации;
2. Логический, уровень кодировки, расшифровки передаваемых данных, изменения их формата.

Коммутационная техника нужна объекту, на котором используются системы голосовой связи, компьютеры и периферия, комплексы удаленного контроля доступа. Примеры – конференц-залы, производственные цеха, колл-центры, офисы, компьютерные классы.

Нормативно-правовая база

Средой для передачи сигнала между коммутационным оборудованием и устройствами, обслуживаемыми им, зачастую является кабель (коаксиальный, медный или оптический), при прокладке которого следует учитывать требования, актуальные при построении СКС. Обозначены эти требования в следующих документах:

• СН 512-78, инструкции по составлению проектов зданий и объектов, где располагается электронно-вычислительная техника;
• ПУЭ, правила, регламентирующие эксплуатацию электрических установок, прокладку слаботочных и силовых кабелей;
• СНиП 21-01-97, нормы пожарной безопасности, установленные специально для помещений, где сосредоточено коммутационное оборудование;
• СанПиН 2.2.2/2.4.1340-03, гигиенические нормативы, обозначенные для мест установки коммутационного оборудования, обеспечивающие безопасность взаимодействующих с ним специалистов.

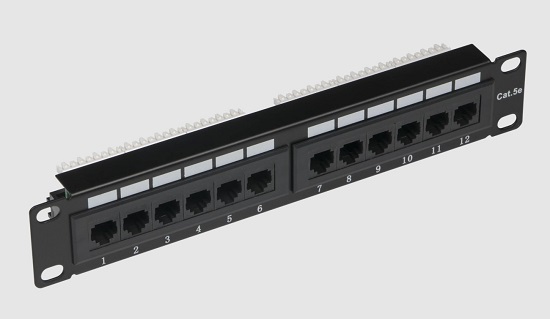

Фото: патч панель 12 портов RJ45

Классификация активного коммутационного оборудования

Аппаратные средства функционально должны соответствовать специфике, назначению здания. Для составления грамотного проекта, нужно рассмотреть все основные категории, определить, какие задачи они выполняют.

1. Усилители и распределители сигнала

Задача усилителей – увеличение мощности сигнала. Они применяются в следующих случаях:

• Значительная удаленность между коммутационными и обслуживаемыми им устройствами. Это актуально и для проводной, и для беспроводной связи, исходной мощности сигнала не хватает для уверенной передачи на большую дистанцию, усилитель решает проблему;
• Внешние помехи, затрудняющие прием и передачу, искажающие сигнал. Актуально для промышленных цехов, где располагаются силовые кабели, мощное производственное оборудование, генерирующее выраженное ЭМ-поле;
• Повышенные требования к качеству принимаемого сигнала, что не допускает даже минимального снижения мощности. Актуально для звукового, телевизионного оборудования, работающего с сигналами высокой четкости.

Функция распределителя – направление сигнала от единственного источника на комплекс приемников или устройств вывода. Они должны быть учтены при проектировании, например, торговых залов, залов ожидания на вокзалах, в аэропортах. С одного передатчика удастся вывести сигнал на множество ТВ-панелей, модулей звукового, голосового оповещения.

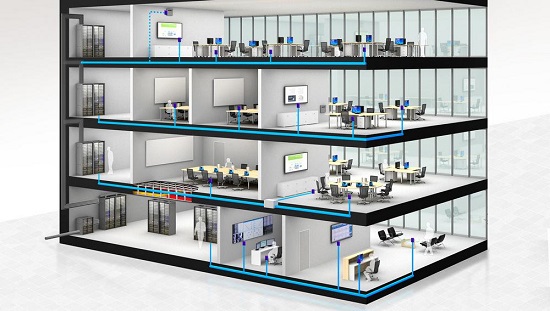

2. Модули управления

Их задача – подача команд для настройки, управления другими техническими средствами. Они представлены двумя главными категориями:

1. Операторские устройства с интерфейсом, обеспечивающим широкие возможности управления. Пример – сенсорная панель, с которой можно отправить команду на активацию, отключения любого устройства, входящего в коммутационную, энергетическую, микроклиматическую, охранную систему здания;
2. Контроллеры. Они распределяют команды, передают сигнал на определенное устройство. При проектировании следует учесть количество аппаратных средств, которые будет обслуживать контроллер, а также поддерживаемые ими интерфейсы. Современные устройства могут передавать команды как по кабельным, так и по беспроводным сетям через Wi-Fi, Bluetooth, ИК-порт, USB, RS-232 и другие протоколы.

3. Преобразователи

Применяются на объектах, где установлено оборудование, взаимодействующее с аналоговыми и цифровыми сигналами. Пример – телестудия, где нужно трансформировать аналоговый VGA-сигнал в цифровой DVI для обслуживания широкой сети спутникового вещания, студии звукозаписи, где происходит “снятие” аналоговых сигналов при записи инструментальных партий, их преобразование в цифру для переноса на жесткий диск компьютера или другой подобный носитель.

Размещение коммутационного оборудования

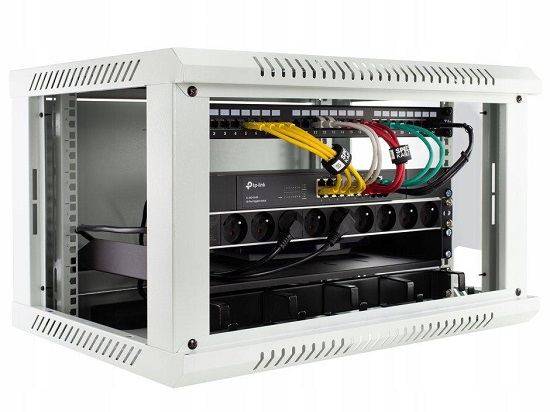

Коммутационное оборудование – это как активные устройства, отвечающие за трансформацию, распределение, усиление сигнала, так и пассивные средства, используемые для размещения, корректного подключения техники. Простейший способ установки – открытый, однако, рациональнее использовать настенные шкафы и 19-дюймовые стойки, обеспечивающие защиту телекоммуникационного оборудования от механических воздействий, пыли, влаги, упрощающие его подключение и обслуживание.

Такой вариант размещения особенно рекомендован для усилителей и других устройств, подверженных нагреву, позволяет наладить эффективный обдув, отвод избыточной тепловой энергии. При размещении оборудования в помещениях с открытым доступом, рекомендуется использовать антивандальные исполнения, отличающиеся усиленной конструкцией, укомплектованные замком с высокой устойчивостью к взлому.

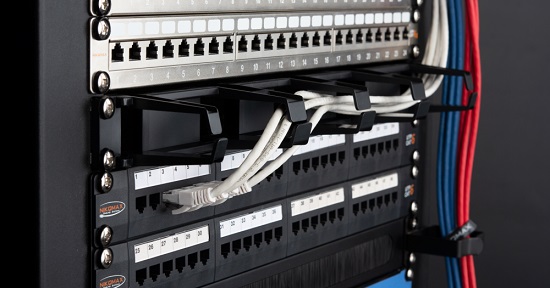

Прокладка кабеля

Кабель, как и аксессуары, использующиеся при его прокладке, также принадлежат к категории коммутационного оборудования. Для передачи сигнала может использоваться как витая пара, так и оптический кабель. При проектировании нужно учесть необходимую скорость передачи и условия на объекте. Оптоволокно дороже, однако, цена компенсируется высокой скоростью и неуязвимостью для электромагнитных полей.

Для монтажа кабеля понадобится следующее:

• Кронштейны, фиксирующие его на вертикальных и горизонтальных поверхностях, исключающие смещения, разрывы из-за слишком сильного натяжения;
• Каналы, защищающие кабель от физических воздействий;
• Органайзеры, позволяющие распределить кабельные трассы, упростить обслуживание и подключение к активным устройствам.

Подведение итогов

Коммутационное оборудование – широкая группа аппаратных, технических средств, активных и пассивных. Подбор конкретного комплекта устройств определяется спецификой, особенностями эксплуатации, условиями на возводимом объекте. Формирование функциональной, надежной, стабильной системы, не требующей регулярного обслуживания, профилактики, требует учета всех нюансов, комплексного подхода.
