Гидроизоляция и пароизоляция крыши. Обрешетка и контробрешетка.

Гидроизоляция крыши

Первым этапом работы на пути к водонепроницаемому дому является сооружение обшивки свесов крыши. Начиная с нижних концов стропил, прибиваются водонепроницаемые доски, снабженные шпунтами и гребнем. Гребни должны быть обращены вниз! Стыки кладутся на стропила (рис. 1).

Кровельные работы Спил стропил
Рис. 1. Кровельные работы Рис. 2. Спил стропил

Спил на стропиле (рис. 2) способствует тому, чтобы обрешетка проходила по поверхности крыши без смещения. Обшивка ветровой доски делается сверху только тогда, когда за пределами внешней стены находится минимум одно стропило (рис. 3). В других случаях дощечки прикрепляют позднее к выступающей обрешетке (рис. 4).

Обшивка ветровой доски Деревянная обшивка снизу
Рис. 3. Обшивка ветровой доски Рис. 4. Деревянная обшивка снизу


Прокладка пленки Контробрешетка
Рис. 5. Прокладка пленки Рис. 6. Контробрешетка

После монтажа профильных досок укладываются полотна толстой пленки (рис. 5). Начинают с нижних концов стропил, раскатывают полотно поперек всей крыши и закрепляют пропитанными рейками (контробрешетка) (рис. 6). Стыки полотен должны перехлестываться на 10 см. Там, где пленка прилегает к стене слухового окна или к трубе, ее подтягивают выше и закрепляют, например, битумной клейкой лентой.

Схема крыши

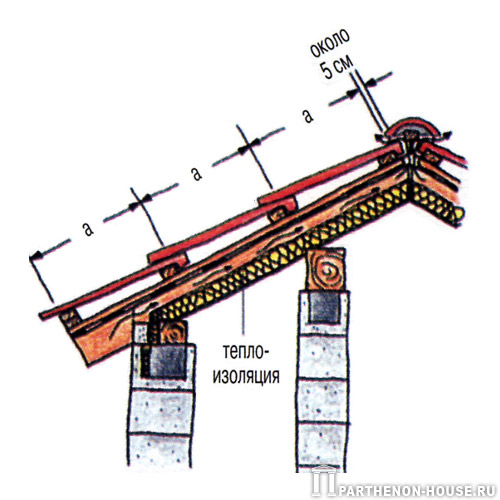

Рис. 7. Схема крыши

Теперь нужно вычислить промежутки обрешетки, несущей черепичное покрытие. При использовании стандартной кровельной черепицы длиной 40 см самая нижняя планка проходит точно через концы стропил, от конька делается промежуток примерно в 5 см. Измеряют расстояние между верхним краем верхней планки и нижним краем планки, проходящей по краю стропил, результат делят на целое число и получают величину в пределах 31,2 - 34,5 см (для крыш со скатом более чем 30°). Например, измеренное расстояние составляет 7,57 м. Разделив на 24, получаем 31,5 см, разделив на 22 - 34.4 см. Таким образом, можно сделать 22, 23 или 24 ряда. При скате крыши 22° - 30° расстояние между планками составляет от 31,2 до 33.5 см. При скате крыши до 22° - от 31,2 до 32,0 см (рис. 7).

Обрешетка и контробрешетка

Длина планки

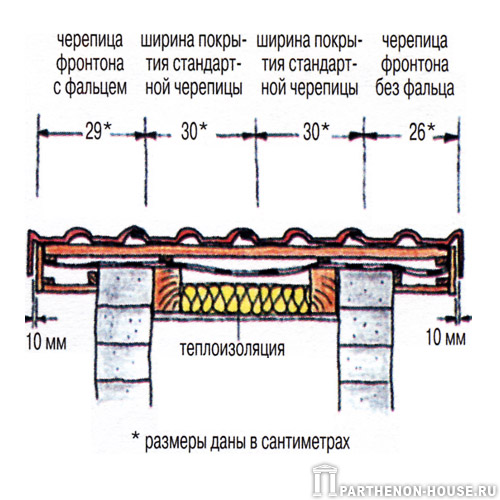

Рис. 8. Длина планки

Ширина конструкции крыши (длина обрешетки) складывается из ширины дома и двух свесов крыши по ветровой доске. К примеру, ширина конструкции крыши составляет 8,40 м. Из 8,40 м вычитают ширину конструкции черепицы обоих фронтонов, например, 26 и 29 см (фальц прибавляется один раз), а остаток делят на ширину покрытия стандартной черепицы 30 см (фальц не прибавляется). В результате получаем 26,2 см. Дополнительно к черепице должны укладываться 26 или 27 стандартных черепиц в один ряд. Тогда длина обрешетки была бы 8,35 или 8,65 м, а при использовании 26,5 шт. черепицы - 8,50 м. Величина 8,35 м более правильная с точки зрения расчета статических параметров нагрузки. Советуем до начала расчетов по вышеприведенным формулам уточнить размеры вашей кровельной черепицы!

Планки контробрешетки прибиваются гвоздями. Если Вы сделаете шаблон (рис. 8, рис. 9, рис. 10), при приколачивании планок отпадет необходимость в постоянном измерении расстояния между ними. Чтобы доски проходили точно по горизонтали, остающееся расстояние до конька крыши все же лучше проверять примерно через каждые пять рядов в нескольких точках.

Обрешетка крыши Поперечная обрешетка
Рис. 9. Обрешетка крыши Рис. 10. Поперечная обрешетка

Нижнюю планку необходимо сделать двойной толщины! Тогда нижний ряд кровельной черепицы будет иметь тот же уклон, что и все остальные. Ветровая доска, которую затем прибивают на выступающей по бокам обрешетке, обеспечивает аккуратный внешний вид края крыши (рис. 11).

Пароизоляция крыши

Если воздухопроницаемая изнутри теплоизоляция запланирована между стропилами или под ними, подложенную пленку нужно разрезать по коньку до того, как крыша будет покрыта. Необходимая ширина такого разреза 5-10 см. Конечно, внизу у водосточного желоба тоже должно быть отверстие, только тогда возникнет воздушный поток, который вынесет случайно выпавшую росу (рис. 12).

Строительство крыши дома Устройство пароизоляции крыши
Рис. 11. Строительство крыши дома Рис. 12. Устройство пароизоляции крыши

В первой части статьи "Строительство крыши" Вы познакомились с конструкциями крыш, особенностями монтажа крыши, узнали о предназначении кольцевого анкера. Продолжение статьи "Строительство крыши" будет посвящено особенностям возведения монолитной крыши (крыши из блоков).
