Геодезические работы

Начальным этапом строительства считается геодезические изыскания и "привязка" проекта дома на местности. Ознакомьтесь со статьей по теме "Расположение дома на участке".

Для благоустройства участка, строителям и самому заказчику всегда требуется полноценная топографическая съёмка (топографический план) в местной системе координат и Балтийской системе высот.

Топографический план - это чертеж, содержащий в уменьшенном подобном виде изображение земной поверхности участка без учета кривизны уровневой поверхности. Топографический план - это генеральный план Вашего участка определённого масштаба (как правило, М 1:500), сделанный по результатам топографической съемки. Обозначение "масштаб" показывает степень уменьшения изображения на плане в отношении к фактическому размеру местности. Масштаб М 1:500 означает, что 1 см равен 5 м.

На конкретном участке геодезические изыскания позволяют изучить особенности рельефа и ситуации в пределах участка строительства дома.

Рельеф участка представляет собой совокупность неровностей его поверхности. Для определения рельефа участка высотные отметки отдельных точек его поверхности сопоставляют с высотной отметкой уровня поверхности океана.

В нашей стране за начало отсчета принято считать средний уровень Балтийского моря, соответствующий нулевой отметке Кронштадтского футштока, точки отсчета высот в России.

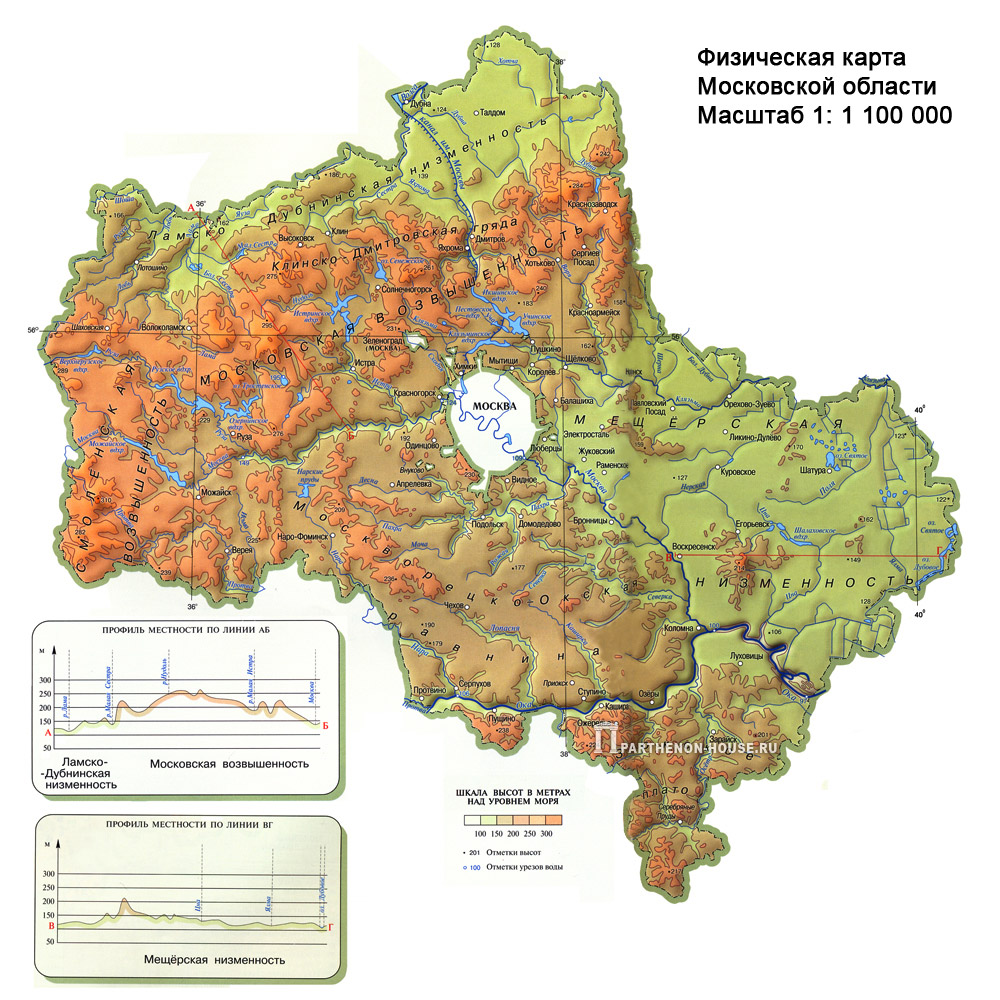

Физическая карта Московской области. Шкала высот в метрах над уровнем моря.

Первым этапом перед началом строительства коттеджа является вынос проекта дома на местность, путем вынесения осей строения либо поворотных точек. При этом вынос осей проекта в натуру выполняется как в плане, так и по высоте, что особенно важно для правильной посадки объекта строительства относительно рельефа и уже возведенных зданий и сооружений.

Грунтовый знак

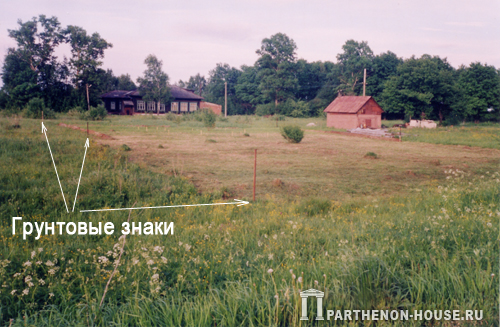

Для определения высотных отметок фундамента дома целесообразно на участке установить "грунтовый знак", в качестве которого может служить обрезок металлической трубы, забитый в землю ниже расчетной точки промерзания грунта. Чтобы грунтовый знак не был поврежден во время землеройных работ, его размещают в зоне, недоступной для техники. Место, где расположен грунтовый знак, должно хорошо просматриваться из зоны строительства дома. До окончания строительства нулевого цикла (закладки фундамента дома) грунтовый знак нельзя присыпать грунтом или загромождать строительными материалами. Для сохранности грунтовые знаки ограждают деревянной или металлической обноской.
В качестве грунтового знака можно использовать верхнюю точку фундамента существующего дома или строения, которое не сносится в процессе строительства.

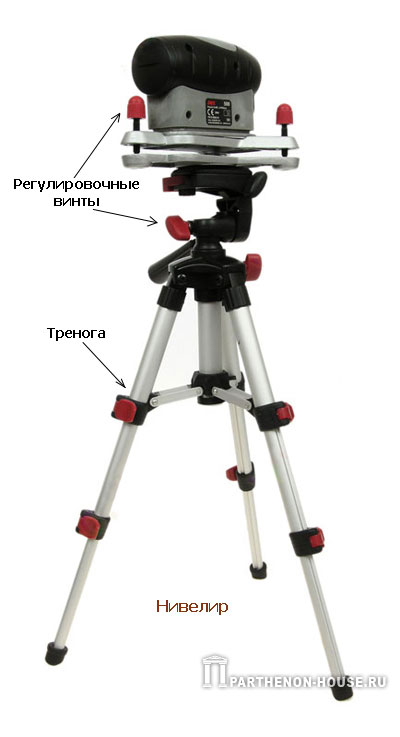

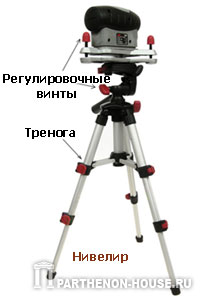

Высотные отметки вершин топографического плана определяют при помощи специального геодезического прибора, называемого нивелиром. Нивелир (от фр. niveau - уровень, нивелир) - оптико-механический геодезический прибор для геометрического нивелирования, то есть определения разности высот между несколькими точками. Прибор, устанавливаемый обычно на треножник (штатив), оборудован зрительной трубой, приспособленной к вращению в горизонтальной плоскости, и чувствительным уровнем. Современные оптические нивелиры оснащены автоматическим компенсатором - устройством компенсации возможной вибрации при строительных и геодезических работах. Также существуют лазерные нивелиры - электронно-механические приборы в которых используется принцип вращения лазерного луча. Основное достоинство лазерного нивелира - простота в работе, не требующая специальных навыков по настройке прибора и возможность проведения работ одним человеком.

Процесс определения превышения высотной отметки одной точки поверхности над другой называется нивелированием.

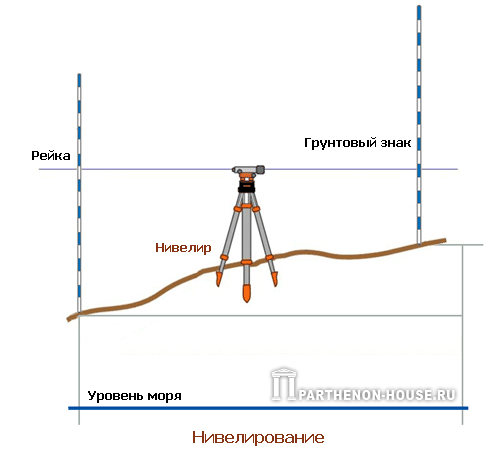

Нивелир устанавливают между двумя точками, разность высотных отметок которых нужно определить. На эти точки устанавливают нивелирную рейку и, поочередно наводя на них зрительную трубу, определяют значение, на которое указывает пересечение нитей оптической сетки. Разность полученных величин означает разность высотных отметок искомых точек. Числовые значения этих точек наносят на топографическую сетку, после чего определяют объемы земляных работ вертикальной планировки участка.
Если Вы подходите к строительству своего будущего дома основательно и серьезно, то без геодезических изысканий сегодня не обойтись!
