Фундаменты под НТО: почему бетонная плита — не всегда правильное решение

Торговый павильон — объект, который по определению должен быть мобильным. Однако мобильность конструкции никак не отменяет законов физики: грунт под павильоном работает так же, как под капитальным зданием. Пучинистость, просадки, сезонные деформации — всё это никуда не исчезает только потому, что объект называется «нестационарным».

Проблема начинается с момента выбора основания. Стандартный рефлекс — залить бетонную плиту «на всякий случай». Это решение кажется надёжным, но на практике оно превращает мобильный объект в капитальное сооружение с демонтажом, который стоит дороже самого павильона. Разбираем, какие основания реально применяются под НТО, как они считаются и где проходят границы нормативных требований.

Оглавление

1. Что такое НТО и почему фундамент — отдельная история
2. Винтовые сваи: когда они работают, а когда — нет
3. Анкерные плиты и бетонные блоки: инженерная логика
4. Нормативная база: СП 22.13330 и ГОСТ 25100
5. Ошибки, которые приводят к перекосу павильона
6. FAQ
7. Полезные материалы на сайте ПАРФЕНОН
8. Что дальше?

Что такое НТО и почему фундамент — отдельная история

Нестационарный торговый объект — это сооружение, которое не имеет заглублённого фундамента и может быть перемещено без несоразмерного ущерба. Именно отсутствие капитального фундамента отличает НТО от магазина или павильона капитального типа. Но это не значит, что основание не нужно вовсе.

Мобильный павильон опирается на грунт через промежуточные элементы: сваи, блоки, плиты. Эти элементы воспринимают вес металлокаркаса, торгового оборудования, товарного запаса, снеговую и ветровую нагрузку. Если основание подобрано неверно, павильон начинает работать как рычаг: одна сторона проседает, каркас перекашивается, двери перестают закрываться, а сэндвич-панели расстыковываются.

Ключевое отличие от капитального строительства — обратимость. Фундамент под НТО должен не только держать конструкцию, но и допускать демонтаж с минимальными затратами. Бетонная плита этой логике не соответствует: её демонтаж — это работа с отбойным молотком, вывоз мусора и восстановление площадки.

Есть и второй аспект — правовой. Размещение НТО регулируется не строительными нормами в чистом виде, а земельным и торговым законодательством. В Москве, например, действует схема размещения НТО, и тип основания может быть ограничен требованиями к благоустройству. Заглублённые конструкции в зонах инженерных сетей запрещены. Это нужно проверять до того, как выбран тип фундамента.

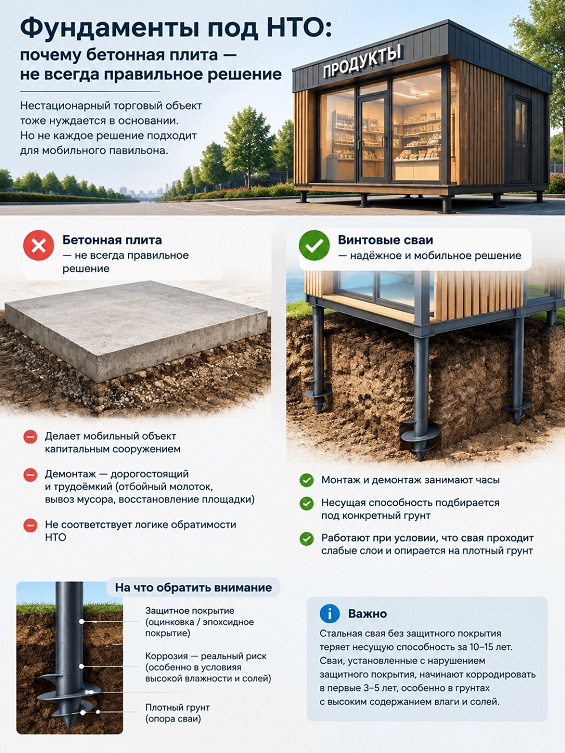

Винтовые сваи: когда они работают, а когда — нет

Винтовая свая — стальная труба с лопастью, которая вкручивается в грунт на глубину ниже промерзания. Для НТО это одно из самых распространённых решений: монтаж занимает часы, демонтаж — тоже, а несущая способность подбирается под конкретный грунт.

Работает это при условии, что свая проходит слабые слои и опирается на плотный грунт. Если под павильоном торф, текучий суглинок или насыпной грунт с строительным мусором, лопасть может не получить достаточного сопротивления. В этом случае свая будет «плавать»: зимой её выдавит пучением, весной она просядет.

Второй момент — коррозия. Стальная свая в грунте без защитного покрытия теряет несущую способность за 10–15 лет. Для НТО, которые стоят на одном месте годами, это критично. Оцинковка или эпоксидное покрытие увеличивают срок службы, но не отменяют необходимость периодического осмотра. Практика показывает: сваи, установленные с нарушением защитного покрытия, начинают корродировать в первые 3–5 лет, особенно в грунтах с высоким содержанием влаги и солей.

Типичная ошибка — экономия на количестве свай. Расчёт ведётся не «по углам», а по фактическим нагрузкам. Для павильона 3×4 м с холодильным оборудованием может потребоваться 6–9 свай, а не 4. Нагрузка от холодильных камер распределяется неравномерно, и угловые сваи могут оказаться перегруженными.

Ещё один нюанс — способ вкручивания. Сваю нельзя просто «забить» или «вдавить». Она должна быть вкручена с сохранением вертикали. Отклонение от вертикали более 2–3 градусов снижает несущую способность и создаёт эксцентриситет нагрузки. Для НТО, где каркас лёгкий, это может привести к перекосу всей конструкции.

Анкерные плиты и бетонные блоки: инженерная логика

Анкерная плита — это стальная или железобетонная плита, которая укладывается на подготовленное основание и крепится к грунту анкерами. Применяется там, где вкрутить сваю невозможно: на скальном грунте, на площадках с подземными коммуникациями, на твёрдом покрытии.

Бетонные блоки ФБС или дорожные плиты — ещё один вариант. Они распределяют нагрузку по большей площади и не требуют земляных работ. Но у них есть слабое место: вес. Блок ФБС 24×4×6 весит около 1,3 тонны. Для монтажа нужен кран. Для демонтажа — тоже. Мобильность павильона снижается.

Кроме того, блоки и плиты не заглубляются ниже промерзания. На пучинистых грунтах зимой их может «поднять» неравномерно. Если павильон не закреплён к блокам жёстко, конструкция перекашивается. Если закреплён — деформируется каркас.

Отдельно стоит сказать про серийные металлокаркасные конструкции. https://мобильные-металлоконструкции-москва.рф/catalog/torgovie-pavilyoni/torgovye-pavilony/ обычно имеют типовую схему опирания: точки крепления к основанию, допустимые нагрузки на узел, рекомендации по шагу опор. Это не отменяет расчёта под конкретную площадку, но сокращает объём проектных работ — остаётся привязать готовое решение к фактическому грунту.

Для анкерных плит важно учитывать ветровую нагрузку. Павильон с площадью стен 20–30 м² при ветре 20 м/с испытывает горизонтальное усилие в несколько сотен килограммов. Анкеры должны воспринимать не только вес, но и отрыв. Если анкер работает только на сжатие, при порыве ветра павильон может опрокинуться.

Нормативная база: СП 22.13330 и ГОСТ 25100

СП 22.13330 «Основания зданий и сооружений» — основной документ, который определяет требования к грунтам, нагрузкам и расчёту оснований. Для НТО он применяется в части, касающейся деформаций и несущей способности. Формально НТО — не капитальное сооружение, но если павильон стоит на одном месте более сезона, требования по деформациям основания применяются.

ГОСТ 25100 «Грунты. Классификация» — документ, который определяет типы грунтов и их характеристики. Без понимания, что под павильоном — суглинок, песок или торф, — подобрать основание невозможно. Геология участка — не роскошь, а необходимость. Если нет возможности заказать полноценные изыскания, хотя бы ручное бурение на глубину 2–3 м даст представление о слоях.

Отдельно стоит упомянуть, что для НТО в Москве и других городах действуют региональные требования к внешнему виду и размещению. Они могут ограничивать высоту, площадь, тип основания. Например, запрещать заглублённые конструкции в зонах инженерных сетей.

На практике это означает, что перед выбором фундамента нужно получить не только геологию, но и градостроительный план или выписку из схемы размещения НТО. Если участок попадает в зону охраны инженерных сетей, винтовые сваи могут быть запрещены. Если павильон размещается на территории объекта культурного наследия, требования к основанию могут быть ещё жёстче.

Ошибки, которые приводят к перекосу павильона

FAQ

Нужен ли фундамент под торговый павильон?
Да, основание необходимо. Павильон должен опираться на грунт через элементы, которые воспринимают нагрузки и не допускают неравномерных деформаций. Тип основания зависит от грунта и веса конструкции.

Можно ли поставить павильон на бетонные блоки без расчёта?
Нет. Блоки подбираются по несущей способности и площади опирания. Без расчёта есть риск неравномерной просадки и перекоса каркаса.

Что лучше — винтовые сваи или бетонная плита?
Зависит от задачи. Сваи — для мобильности и пучинистых грунтов. Плита — для тяжёлых павильонов на стабильном основании. Универсального решения нет.

На какую глубину вкручивать сваи под павильон?
Ниже глубины промерзания для данного региона. Для Москвы это 1,4–1,8 м. Точная глубина зависит от грунта и определяется расчётом.

Что делать, если павильон уже перекосило?
Остановить эксплуатацию, провести осмотр основания, выявить причину деформации. Выравнивание без устранения причины приведёт к повторному перекосу.

Можно ли ставить павильон на асфальт без основания?
Нет. Асфальт — не основание. Он не распределяет нагрузку и не закрепляет павильон. Под асфальтом может быть слабый грунт или пустоты.

Полезные материалы на сайте ПАРФЕНОН

• Как тип грунта влияет на фундамент для СИП-дома — тип грунта на участке напрямую влияет на выбор фундаментного решения, и ошибка здесь обходится дорого: перекос коробки, трещины в отделке и проблемы с дверями.
• Фундамент из ФБС блоков: плюсы и минусы в строительстве — статья рассказывает о преимуществах фундаментов из ФБС блоков для строительства в сложных грунтах России.
• Чем обусловлена популярность применения винтовых свай в малоэтажном строительстве — давайте разберемся, какие именно факторы делают винтовые сваи столь привлекательными для частных застройщиков и строительных компаний.

Что дальше?

Когда вы разобрались в типах оснований и нормативных требованиях, следующим шагом будет проверка конкретных решений на соответствие вашим условиям. Запросите геологию участка, определите нагрузки от павильона и оборудования, проверьте несущую способность выбранного основания. Не полагайтесь на устные заверения — требуйте расчёты и сертификаты на материалы. Если павильон планируется перемещать, заранее продумайте демонтаж: основание, которое невозможно снять без разрушения, сводит мобильность к нулю.
