Электрика на этапе проекта: как распланировать розетки, свет и нагрузки
Правильное планирование электрики — залог безопасности и комфорта в доме
Начинайте разработку схем электропитания с точного определения мест установки всех потребителей энергии. Заранее продумайте, где будет стоять телевизор, компьютер, холодильник, стиральная машина, а также сколько розеток понадобится в каждой зоне. Ориентируйтесь на будущую расстановку мебели, чтобы избежать неудобств при эксплуатации. Например, для рабочего стола стоит предусмотреть не менее трех-четырех точек подключения, чтобы хватало для компьютера, монитора, принтера и зарядки гаджетов. Одна розетка у кровати позволит заряжать телефон или использовать ночник без лишних удлинителей.
Продумайте расположение осветительных приборов, исходя из функционала помещений. Для кухни, где часто готовят, потребуется яркое общее освещение, а также локальная подсветка рабочей зоны. В гостиной можно использовать несколько сценариев освещения: общее потолочное, торшеры для создания уютной атмосферы и бра для акцентов. Ванная комната требует влагозащищенного освещения, а также, возможно, подсветки зеркала. Учитывайте, что недостаток освещения может привести к быстрой утомляемости глаз, а избыток – к дискомфорту.
Перед финальным утверждением схемы электроснабжения проведите расчет суммарной потребляемой мощности всех приборов, которые могут работать одновременно. Это позволит подобрать кабель соответствующего сечения и автоматические выключатели с нужными номиналами. Если вы сомневаетесь в точности своих расчетов, лучше привлечь квалифицированных мастеров, подробнее о которых можно узнать на https://mbr-group-msk.com/elektrika. Например, для кухни, где одновременно могут работать духовой шкаф (до 3.5 кВт), варочная панель (до 7 кВт), посудомоечная машина (до 2 кВт) и микроволновка (до 1.5 кВт), потребуется отдельная линия с соответствующими защитными устройствами. Превышение допустимой мощности приведет к срабатыванию автомата или, в худшем случае, к возгоранию проводки.
Определение зон потребления электроэнергии и их зонирование
Разделите пространство на функциональные области, где будут установлены источники освещения и точки подключения потребителей. Для кухни, например, выделяют зону приготовления пищи (над рабочей поверхностью), обеденную зону и, возможно, зону у окна. Каждая такая зона требует своего подхода к организации электроснабжения. Например, у рабочей поверхности плиты и вытяжки необходимы розетки с повышенной влагозащитой и заземлением, а над обеденным столом может быть целесообразно разместить подвесной светильник. При планировании учитывайте количество и тип приборов, которые будут использоваться одновременно в каждой зоне, чтобы избежать перегрузок сети.
Детальное зонирование помогает определить потребности в электроэнергии для каждой части помещения. Например, в гостиной можно выделить зону для телевизора и аудиоаппаратуры, где потребуется несколько розеток для одновременного подключения нескольких устройств, и зону отдыха с диваном, где достаточно одной-двух розеток для торшера или зарядки гаджетов. На этапе планирования предусмотрите возможность установки диммеров для регулировки яркости освещения в зонах отдыха, что создаст комфортную атмосферу и позволит экономить электроэнергию. Расчет суммарной мощности всех приборов в каждой зоне является основой для правильного подбора сечения кабеля и номиналов автоматических выключателей, что гарантирует безопасность эксплуатации.
Расчет суммарных и пиковых электрических нагрузок
Точный расчет нагрузок предотвратит аварии и перегрев проводки
Определите максимальную мощность, которую потребит ваше жилище, сложив мощности всех приборов, которые могут работать одновременно. Например, если у вас есть духовка (3 кВт), стиральная машина (2 кВт), посудомойка (1.5 кВт), бойлер (2 кВт) и освещение (0.5 кВт), суммарная мощность составит 9 кВт. Этот показатель важен для выбора сечения кабелей и автоматических выключателей, чтобы избежать перегрева и аварийных ситуаций.
Учтите коэффициент одновременности, который снижает суммарную мощность, так как не все приборы работают на полную мощность одновременно. Для жилых помещений он обычно составляет 0.5-0.7. Применение этого коэффициента позволит избежать избыточного запаса мощности и, соответственно, лишних затрат на оборудование. Если в вашем примере все приборы работают одновременно, то при коэффициенте 0.7 реальная максимальная потребляемая мощность составит 6.3 кВт (9 кВт * 0.7).
Рассчитайте пиковую мощность, которая отражает кратковременные, но высокие значения потребления, например, при включении холодильника или пылесоса. Эта величина обычно выше средней потребляемой мощности и требуется для правильного подбора аппаратов защиты. Для оценки пиковой мощности добавьте к суммарной мощности, рассчитанной с учетом коэффициента одновременности, 20-30%. Таким образом, в нашем примере пиковая мощность может достигать около 8.2 кВт (6.3 кВт * 1.3).
Итоговое значение для расчета вводного автомата и сечения питающего кабеля должно быть на 15-20% больше рассчитанной пиковой мощности, чтобы обеспечить запас надежности и учесть возможные будущие подключения новых приборов. Для нашего примера это будет около 9.8 кВт (8.2 кВт * 1.2), что соответствует примерно 45 Амперам при напряжении 220В, требуя установки соответствующего автомата защиты и кабеля.
Планирование размещения розеток с учетом эргономики и функциональности
Эргономичное расположение розеток избавит от необходимости использовать удлинители
Разработка схемы освещения: выбор типов светильников и их расстановка
Грамотная схема освещения создает комфортную атмосферу в любом помещении
При планировании системы искусственного освещения, определите функционал каждой зоны. Для общего заливного освещения помещений площадью до 20 кв. м. достаточно использовать потолочные светильники с рассеивателями мощностью 150-200 Вт, обеспечивающие равномерное распределение света. В зонах, требующих акцентированного освещения, например, над рабочими поверхностями или зонами чтения, применяйте направленные светильники. Рекомендуемая освещенность для таких зон составляет 300-500 люкс. Учитывайте индекс цветопередачи (CRI) светильников – для жилых помещений оптимальным считается CRI выше 80, для зон, где важна точность цветовосприятия (например, кухни или ванные комнаты), выбирайте светильники с CRI 90 и выше. Тип цоколя (E27, E14, GU10) должен соответствовать выбранным светильникам, а общее количество точек подключения к сети электропитания рассчитывается исходя из суммарной мощности всех планируемых осветительных приборов.
Расстановка осветительных приборов должна обеспечивать отсутствие теней на рабочих поверхностях и комфортное визуальное восприятие. Для потолочного освещения в комнатах с высотой до 2,7 метров, располагайте светильники на расстоянии не более 1,5 метров друг от друга и не ближе 0,5 метра от стен. В коридорах и проходных зонах, установите осветительные приборы с шагом 2-3 метра, избегая расположения непосредственно над дверными проемами, чтобы предотвратить ослепление входящих. Настенные бра или споты, используемые для локального освещения, монтируйте на высоте 1,5-1,8 метра от пола. В случае использования диммируемых систем, предусмотрите возможность подключения к соответствующим регуляторам яркости, что позволит гибко настраивать уровень освещенности в зависимости от времени суток и выполняемой задачи.

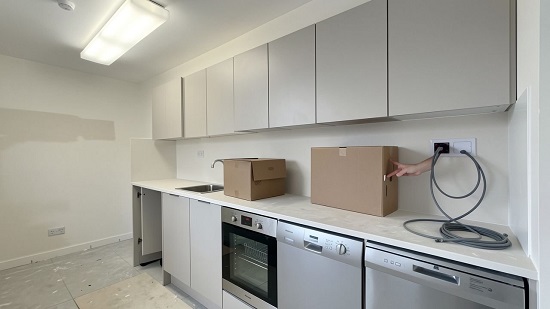

Подбор сечений кабелей и автоматических выключателей для каждой линии
Правильный подбор кабеля и автоматов — основа безопасности электросети
Для силовых линий розеток, например, для группы розеток в кухне, где планируется подключение мощных приборов (чайник, микроволновая печь), используйте кабель сечением 3х2,5 мм². В паре с ним установите автоматический выключатель на 16 А. Для освещения достаточно кабеля сечением 3х1,5 мм² и автомата на 10 А. Линии для электроплит и других стационарных мощных устройств требуют отдельного расчета: для электроплиты с потреблением до 7 кВт подойдет кабель 3х4 мм² и автомат на 32 А, а для более мощных – 3х6 мм² и 40 А. Всегда проверяйте данные производителя приборов, чтобы избежать ошибок.
При определении сечения проводника для каждой цепи учитывайте максимальную ожидаемую мощность подключаемых приборов. Например, для линии, питающей стиральную машину и сушилку, суммарная мощность которых может достигать 4 кВт, потребуется кабель сечением 3х2,5 мм². Автоматический выключатель для такой линии должен быть на 16 А. Если в помещении планируется установка нескольких мощных кондиционеров, каждый из них должен быть на своей линии с соответствующим автоматом и сечением кабеля, рассчитанным исходя из потребления конкретного устройства. Не забывайте про запас прочности: выбирайте кабель с небольшим запасом по сечению (10-15%) и автомат, номинальный ток которого на 20-25% ниже допустимого тока кабеля.
Для линий, питающих маломощные потребители, такие как зарядные устройства, телевизоры и приборы освещения в спальне или кабинете, обычно достаточно кабеля сечением 3х1,5 мм². Автоматический выключатель для таких цепей выбирается на 10 А. Для групп розеток в жилых комнатах, где подключаются ноутбуки, торшеры и другая бытовая техника с суммарной потребляемой мощностью до 2,3 кВт, также подойдет кабель 3х1,5 мм² с автоматом на 10 А. При наличии вытяжки на кухне или посудомоечной машины, им рекомендуется выделить отдельные линии с кабелем 3х2,5 мм² и автоматом на 16 А. Такой подход гарантирует безопасность и предотвращает перегрузки.
Проектирование системы заземления и защиты от перенапряжений
Заземление и УЗИП защищают технику и жизнь человека
Заземляющее устройство должно обеспечивать надежное соединение всех металлических частей электрооборудования, которые могут оказаться под напряжением при повреждении изоляции. Для жилых помещений глубина заложения заземлителей (вертикальных стержней) обычно составляет не менее 1,5 метра, а расстояние между ними – не менее 3 метров. Сопротивление заземляющего устройства не должно превышать 4 Ом для систем TN-C-S и 30 Ом для систем IT. Контуры заземления для молниезащиты должны быть выполнены из стальной полосы сечением не менее 4х20 мм или проволоки диаметром не менее 6 мм, располагаться на глубине не менее 0,7 метра от поверхности земли и иметь периметр, соответствующий расчетным параметрам для уровня защиты здания.
Для защиты от импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети, используйте устройства защиты от импульсных перенапряжений (УЗИП) класса I, II и III. Устройства класса I устанавливаются на вводе в здание, как правило, непосредственно после главного распределительного щита. Устройства класса II монтируются на групповых щитках, распределяющих питание по отдельным потребителям. Устройства класса III располагаются максимально близко к защищаемому оборудованию, например, у компьютеров или телевизоров, обеспечивая финальный барьер от остаточных скачков напряжения. Максимальное допустимое напряжение для сетевых розеток бытового назначения составляет 250 В, поэтому выбирайте УЗИП с соответствующими параметрами защиты.
Контроль сопротивления заземляющего устройства необходимо проводить не реже одного раза в год, а также после проведения ремонтных работ или при явных признаках коррозии. Проверка работоспособности УЗИП осуществляется визуальным осмотром индикаторов состояния (зеленый – исправен, красный – требует замены) и, при необходимости, измерением параметров с помощью специализированных приборов. Селективность срабатывания УЗИП разных классов обеспечивается их правильным выбором и монтажом, с учетом времени срабатывания и допустимого импульсного тока.
Составление итоговой схемы электроснабжения и спецификации оборудования
Спецификация оборудования является прямым продолжением схемы и представляет собой перечень всех необходимых комплектующих с указанием их точных характеристик. Она включает в себя: тип и количество автоматов защиты (с указанием номинального тока и характеристик срабатывания), модели розеток и выключателей (с учетом их назначения и степени защиты), типы и сечения кабельно-проводниковой продукции (например, ВВГнг-LS 3х2.5), а также распределительные коробки, крепежные элементы и материалы для прокладки кабеля. При составлении спецификации важно учитывать места установки оборудования (например, влагозащищенные розетки для ванной комнаты) и материалы стен, в которые будет производиться монтаж. Такая детализация позволяет точно рассчитать бюджет, избежать ошибок при закупке и ускорить процесс монтажа, так как все компоненты будут подобраны заранее и соответствовать проекту.
