Металлические стеллажи своими руками: от чертежа до сборки
Самодельные металлические стеллажи — это идеальный способ раз и навсегда навести порядок в гараже, мастерской или подсобке. Они кардинально отличаются от шатких магазинных собратьев: выдерживают сотни килограммов инструментов, запчастей и оборудования, служат десятилетиями и идеально вписываются в ваше пространство. Всё, что для этого нужно — правильный проект, качественный металлопрокат и чёткий план действий.
Это руководство проведёт вас через все этапы — от первых замеров в гараже до момента, когда на новой сверхпрочной конструкции займут своё место банки с краской, колёса и ящики с инструментом. Мы разберёмся, как рассчитать нагрузку, выбрать оптимальный профиль, избежать типичных ошибок новичков и собрать конструкцию, которой не страшны никакие нагрузки.

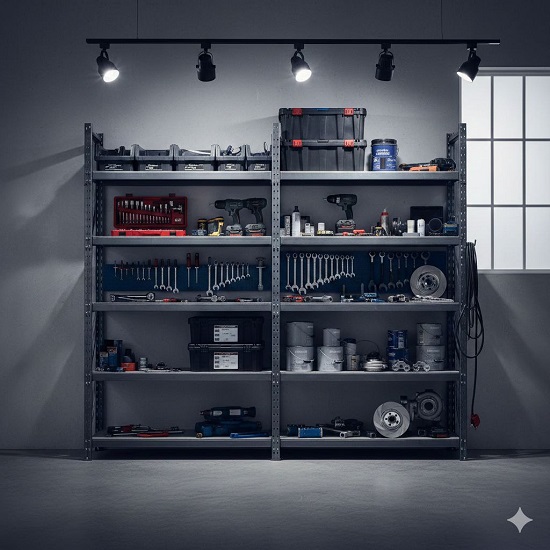

Прочная и организованная система хранения из металлического уголка — результат грамотного расчёта и сборки.
Почему уголок — лучший выбор для каркаса
Перед походом в магазин стройматериалов домашний мастер обычно рассматривает три варианта: деревянный брус, профильная труба и стальной уголок. Уголок выигрывает эту конкуренцию по совокупности практических характеристик. Его Г-образное сечение обеспечивает высокую жёсткость на изгиб в двух плоскостях одновременно, что критически важно для длинных полок под тяжёлый груз.
С технической точки зрения, с уголком проще работать. Для резки и соединения не требуются сложные инструменты для точных угловых резов, как с трубой. Крепёж осуществляется понятными способами: болтовыми соединениями или электросваркой. Кроме того, горизонтальная полка уголка — это идеальная «полка для полки», на которую легко уложить и зафиксировать лист фанеры, ОСП или стали.
Ключевые преимущества стального уголка для стеллажа:
- Несущая способность: Правильно рассчитанная конструкция выдерживает экстремальные нагрузки без малейшей деформации.
- Адаптивность: Готовый стеллаж всегда можно разобрать, нарастить новую секцию или усилить существующую.
- Долговечность: Защищённый от коррозии металл служит десятилетиями в условиях гаража или мастерской.
- Технологичность монтажа: Для сборки достаточно базового набора инструментов: болгарки, дрели и сварочного аппарата.
Проектирование и расчёт: основа надёжности
Прочный стеллаж рождается не в мастерской, а на листе бумаги или в компьютерной программе. Начните с точных замеров места установки. Оптимальная глубина для технических помещений — 60-80 см: этого хватает для размещения крупногабаритных ящиков и коробов. Высоту часто делают под потолок, но обязательно оставьте зазор в 10-15 см для удобства монтажа и вентиляции.
Следующий критический шаг — анализ нагрузки. Разделите будущий стеллаж на логические зоны. Нижний ярус (до 70 см от пола) предназначен для самого тяжёлого: двигателей, станков, полных банок. Средний уровень — для инструментов, запчастей, колёс в сборе. Верхний — для лёгких и сезонных вещей. Такой зонированный подход позволяет сэкономить на материале, используя более лёгкий профиль на верхних уровнях.
Выбор размера и марки стали
Металлический уголок цена за метр которого зависит от трёх ключевых факторов — это основа вашей будущей конструкции. Первый фактор — это объём заказа: оптовые партии от тонны всегда имеют существенно более низкую стоимость одного погонного метра. Второй фактор — толщина металла: уголок 40x40x4 мм будет дороже, чем 40x40x3 мм при прочих равных условиях из-за увеличенного расхода материала. Третий и часто самый важный фактор — марка стали: обычная конструкционная сталь Ст3 является наиболее экономичным вариантом, в то время как низколегированные стали (например, 09Г2С) с улучшенной устойчивостью к коррозии и механическим нагрузкам будут стоить дороже.
Поэтому, чтобы получить точный расчёт и избежать неприятных сюрпризов при формировании бюджета, оптимальным решением будет предоставить выбранному поставщику, например, изучив актуальный каталог на сайте, детальный проект вашего стеллажа с указанием необходимых размеров и предполагаемых нагрузок. На основе этого специалист рассчитает не только общую стоимость, но и сможет дать рекомендации по оптимальному выбору сортамента, что в итоге позволит создать прочную конструкцию без переплат.
| Назначение элемента / Характер нагрузки | Рекомендуемый размер уголка (мм) | Ориентировочная несущая способность | Советы по применению |
|---|---|---|---|
| Вертикальные стойки (для высоких стеллажей от 2 м) | 50x50x5, 63x63x5 | Общая нагрузка на стойку до 800-1000 кг | Обязательно связывайте стойки в верхней части горизонтальными связями для устойчивости. |
| Несущие продольные балки (длинные пролеты от 1 м) | 50x50x5, 40x40x5 | 200-400 кг на погонный метр | При пролёте более 1.2 м устанавливайте дополнительные промежуточные опоры или укосины. |
| Полки для тяжелого станкового оборудования | 45x45x4, 50x50x4 | 150-250 кг/м² | Используйте сплошной настил из листовой стали толщиной 2-3 мм. |
| Полки для инструментов, запчастей | 40x40x4, 32x32x4 | 50-100 кг/м² | Подойдёт настил из влагостойкой фанеры толщиной 18-21 мм. |
| Легкие полки (для хранения расходников) | 25x25x3, 32x32x3 | До 30 кг/м² | Экономичное решение для верхних ярусов, можно использовать перфорированные листы. |
Технология сборки: пошаговый алгоритм
Имея на руках металл и чёткий чертёж, можно приступать к главному. Работы лучше вести в просторном, хорошо проветриваемом помещении. Первый этап — разметка и резка. Используйте угольник и чертилку для точной разметки. Резку выполняйте болгаркой с отрезным диском, не забывая про защитные очки и перчатки. После каждого реза обязательна зачистка заусенцев шлифовальным диском.
Сборку каркаса начинайте с рамы одной секции. Разложите элементы на абсолютно ровной поверхности (например, на полу или двух козлах), выведите прямые углы и зафиксируйте струбцинами. Если используете сварку, сначала сделайте несколько прихваточных швов, дайте металлу остыть, проверьте геометрию и только затем проварите швы полностью. При болтовом соединении тщательно разметьте и просверлите отверстия.
Сварка — самый надёжный способ соединения элементов каркаса. Качественный шов обеспечит долговечность всей конструкции.
Установка полок и финишная защита
Когда каркас собран и выверен, наступает время монтажа полок. Настил крепится к горизонтальным полкам уголка. Для тяжёлых зон берите листовую сталь 2-3 мм, крепите её саморезами по металлу с пресс-шайбой с шагом 15-20 см. Для средних нагрузок подойдёт влагостойкая фанера 18-21 мм, прикрученная теми же саморезами.
Финишный, но не менее важный этап — защита от коррозии. Тщательно очистите все поверхности от окалины, ржавчины и грязи металлической щёткой. Затем нанесите кистью или распылителем грунтовку по металлу. После её высыхания можно красить. Для гаражных условий идеальны алкидные эмали или специализированные «молотковые» краски, которые создают прочное, стойкое к ударам и химикатам покрытие.
Полезные лайфхаки для продвинутых мастеров
- Модульность. Спроектируйте стеллаж как конструктор из одинаковых секций. Это позволит в будущем легко наращивать систему хранения.
- Перфорированная панель. Установите на торец стеллажа лист перфорированной стали — это превратит его в организационную стену для мелкого инструмента.
- Выдвижные ящики. Самый нижний ярус отведите под массивные выдвижные ящики на роликовых направляющих с нагрузкой 100+ кг — идеально для хранения метизов.
- Обязательное крепление к стене. Независимо от веса, прикрепите готовую конструкцию к капитальной стене мощными анкерами. Это исключит риск опрокидывания.
- Встроенное освещение. Закрепите по длине верхней балки влагозащищённую светодиодную ленту — она обеспечит равномерный свет без теней на рабочих полках.
Частые вопросы от домашних мастеров
Можно ли обойтись без сварки? Да, можно собрать стеллаж на болтах. Используйте мебельные болты (ганки) или резьбовые шпильки. Такой каркас будет чуть менее жёстким, но разборным. Для усиления добавьте стальные косынки в углах.
Какой краской красить? Лучше всего подходят алкидные эмали (ПФ-115, Hammerite) или грунт-эмали «3 в 1» по ржавчине. Они образуют плотное, эластичное покрытие, устойчивое к истиранию и бензину.
Что делать, если пол неровный? При сборке выставляйте вертикальные стойки по уровню. Образовавшийся внизу зазор компенсируйте регулировочными пластиковыми или металлическими подпятниками, которые затем зафиксируйте.
Сборка стеллажа из металлического уголка — это инвестиция в порядок и эффективность вашего рабочего пространства. Потраченные на расчёт и аккуратную сборку силы и время окупятся сторицей: вы получите идеально подогнанную, сверхпрочную систему хранения, которая прослужит вам долгие годы, выдерживая любые хозяйственные задачи. Главное — не торопитесь на этапе проектирования, и тогда процесс сборки принесёт только удовольствие от созидания.
