Проект месяца октябрь 2014 г. Проект одноэтажного дома ГЮ 119Г.

Проект небольшого одноэтажного дома для круглогодичной жизни за городом небольшой семьи из 3-4 человек. В дома есть все необходимые технические и жилые помещения для комфортного проживания за городом. Обращают на себя внимание рациональные планировочные решения внутреннего пространства дома. Строительство дома ведется из газобетонных блоков.

I. ПРОЕКТ ДОМА ГЮ-119Г - ОБЩИЕ ДАННЫЕ

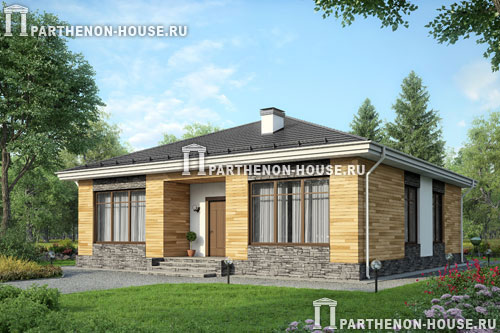

Проект дома ГЮ-119Г

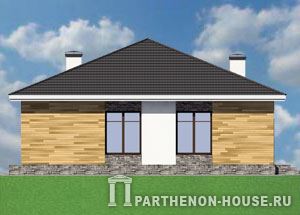

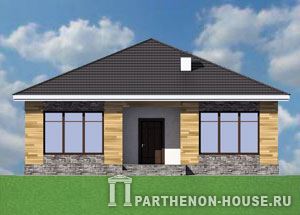

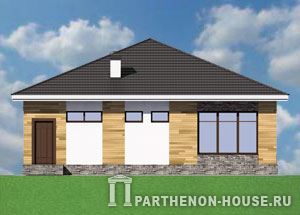

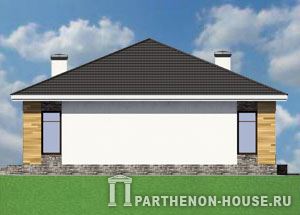

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

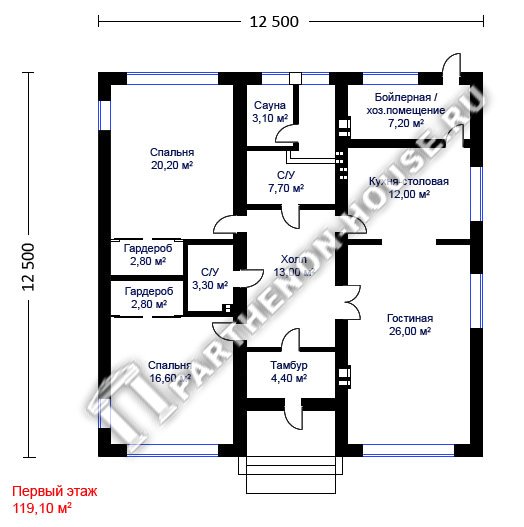

Первый этаж проекта дома
Купить проект дома ГЮ-119Г >>

Примерная стоимость материалов на строительство теплового контура (коробка дома) проекта ГЮ-119Г

Строительство: из газобетонных блоков
(Цены: октябрь 2014 года)
Наменование Стоимость
(материалы)
руб.
1 Возведение фундамента и цоколя (железобетонные монолитные конструкции.) от 434000.00
2 Устройство конструкции утепленной монолитной стяжки по грунту от 120000.00
3 Устройство перекрытия (чердачное, утепленное по балкам). от 180000.00
4 Возведение несущих стен, перегородок из газобетонных блоков (с устройством перемычек дверных и оконных проемов, дымоходов и вент.каналов). от 400000.00
5 Устройство крыши (паро-гидроизоляция, покрытие металлочерепица). от 130000.00
6 Окна ПВХ с двойным стеклопакетом. от 140000.00
7 Входные двери. от 40000.00
-- ИТОГО* от 1 444 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам октября 2014 года, без накладных и транспортных расходов. В расчете не указаны расход материалов для возведения монолитных конструкций наружных лестницы дома, входной площадки.
*Общая площадь = 118,50 м2 (без балкона и крыльца), ориентировочная расчетная стоимость материалов на строительство 1 м2 теплового закрытого контура дома с монолитными конструкциями фундамента, цоколя, наружными и внутренними несущими стенами, перегородками из газобетонных блоков, монолитным полом по грунту, утепленным чердачным перекрытием, металлочерепицей, окнами, входными дверьми составит не менее 12185,00 руб.

1. Проект дома

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов рабочих чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы по дому.
Планы перекрытий этажей.
Схемы и спецификации элементов заполнения проемов.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели

Наименование Ед.изм. Количество
Площадь застройки кв.м. 165.76
Общая площадь (без крыльца и балкона) кв.м. 118.50
Жилая площадь кв.м. 62.70
Площадь крыльца и балкона кв.м. 6.00
Площадь кровли кв.м. 177.00
Высота помещений 1 этажа м. 3.100
Высота дома от кровли от уровня земли м. 6.750
Газобетонные блоки 400 мм куб.м. 76.00
Газобетонные блоки 150 мм куб.м. 10.00
Кирпич полнотелый М150 куб.м. 9.50
Кирпич облицовочный кв.м. 37.00
Обшивка доской кв.м. 57.00

5. Материалы стен и кровли

5.1. Технология и конструкция: строительство дома из газобетонных блоков.
5.2. Фундамент: монолитная ж/б плита.
5.3. Цоколь: из монолитного ж/б.
5.4. Наружные стены: толщиной 400 мм. - кладка из газобетонных блоков на тонкослойном клеевом составе с наружным утеплением минераловатными плитами.
5.5. Внутренние несущие стены: толщиной 400 мм. - кладка из газобетонных блоков на тонкослойном клеевом составе.
5.6. Перегородки: толщиной 150 мм. - кладка из газобетонных блоков на тонкослойном клеевом составе. В котельной - из полнотелого кирпича толщиной 250 мм.
5.7. Вент. каналы и дымоходы: кладка из полнотелого красного кирпича М150. В дымовых каналах для камина и отопительной установки установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.8. Перекрытия: пола 1 этажа - монолитное ж/б. чердачное - по деревянным балкам, утепленное
5.9. Конструкция крыши и кровля: чердачная, не утепленная покрытие - металлочерепица.
5.10. Наружная отделка: Цоколь - облицовка камнем. Стены - оштукатуриваются, окрашиваются, частично обшивка доской.

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
