Проект месяца октябрь 2008. Я 169-0

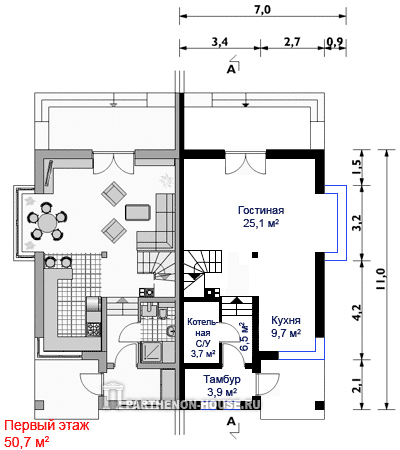

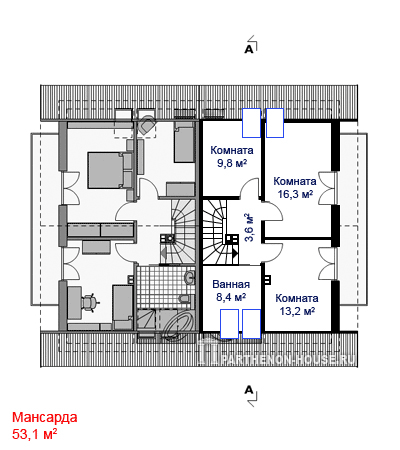

Блокированный дом Я 169-0 - один из самых экономичных вариантов проектов домов на 2 семьи, близких друзей или для "растущей семьи". Каждая из половин блокированного дома решена с учетом высокого уровня комфорта. В одном объеме две зеркальные секции - две вместительные двухэтажные квартиры со всеми необходимыми помещениями. На первом этаже проекта дома есть тамбуры, светлые гостиные, кухни и котельные, совмещенные с санузлами. Мансардный этаж проекта дома с тремя комнатами решен достаточно рационально и практически без транзитных зон. Из двух комнат предусмотрен выход на общий балкон.

I. ПРОЕКТ ДОМА Я 169-0 - ОБШИЕ ДАННЫЕ

Площадь одной секции проекта дома - 103,8 кв. м.
Проект месяца Я 169-0 в нашем каталоге проектов домов >>

1. Назначение блокированного дома и его характеристики (одна секция)

Запроектированное здание является жилым домом для индивидуальной застройки, предназначенным для проживания в нем 4-5 человек.

2. Основные технические данные проекта дома (одна секция)

2.1 Площадь застройки - 70,3 кв. м.
2.2 Общая площадь - 169,0 кв. м.
2.3 Жилая площадь - 83,5 кв. м.
2.4 Общая площадь пола (нетто) - 103,8 кв. м.
2.5 Кубатура - 487,4 куб. м.
2.6 Количество жителей - 4-5.
2.7 Высота блокированного дома - до конька крыши - 8,10 м.
2.8 Длина и ширина проекта дома - 7,0х11,0 м.
2.9 Система реализации - реализацию проекта дома необходимо поручить организации, которая имеет соответствующую лицензию.

3. Установочное оборудование

Блокированный дом необходимо обеспечить следующим инженерно-техническим оборудованием: водопроводным, канализационным, электрическим, осветительным, сигнализационным, громоотводным, телекоммуникационным, газовым и вентиляционным.

4. Условия размещения проекта дома

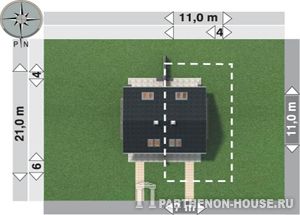

Размещение проекта дома предусмотрено на земельном участке с обеспеченным подъездом, источником воды и возможностью удаления сточных вод, с подведением электроэнергии и газа. Расчет фундамента был произведен в соответствии с напряжением грунта 0,15 МПа (1,5 кг/кв. см). Уровень грунтовых вод ниже уровня основания фундамента. Уровень основания hz_min = 1,0 м. В случае размещения проекта дома в других условиях, необходимо привязать фундаменты в соответствии с разработанной геологией и топографической съемкой. Если в проекте дома заменяются материалы и строительные технологии возведения, то блокированный дом требует соответствующей адаптации согласно строительным нормам и правилам.

Обязательный объем адаптации готового проекта дома

Проектировщик, составляющий строительный проект, который нужен для получения разрешения на строительство, в рамках адаптации готового проекта дома обязан:

1. На оригинале готового проекта дома нанести графическими средствами красного цвета предусмотренные изменения в области чертежей и текста.
2. Подготовить адаптацию фундаментов проекта дома к местным грунтовым условиям.
3. Проверить или пересчитать конструкцию здания в области ее приспособления к местным условиям и нормативным нагрузкам, следующим из климатической зоны, не вводя изменения в форму и наружные размеры проекта дома, в угол наклона скатов крыши, высоту стен и размеров окон.
4. Подписать проект дома в качестве автора адаптации к конкретной застройке с указанием рода и номера проектных прав, которыми обладает.
5. Приложить заявление о выполнении проекта дома согласно строительным нормам и правилам.

Проект благоустройства земельного участка надо положить в отдельную папку, которая вместе с настоящим архитектурно-строительным проектом будет комплектом строительного проекта.

Внимание!
Изменения и корректировки в проект дома мы не вносим! Проект кирпичного дома возможен в другой технологии исполнения, сроки и стоимость обговариваются отдельно.

5. Правовые требования относительно реализации проекта дома

Готовый проект дома необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

II. АРХИТЕКТУРА И КОНСТРУКЦИЯ

1. Описание конструкционных элементов

1.1 Фундаменты - ленточные фундаменты из гравийного бетона класса В-15.
1.2 Стены фундаментов и подвала - из бетона класса В-15.
1.3 Наружные стены - ячеистый бетон.
1.4 Внутренние конструкционные стены - ячеистый бетон.
1.5 Перегородки - ячеистый бетон.
1.6 Перекрытия - железобетонные.
1.7 Лестница внутренняя - железобетонная, рекомендуем использование деревянной лестницы на металлическом каркасе.
1.8 Конструкция крыши - деревянная, из хвойных пород, пропитанная антипиреном и антисептиком - защищающими от огня и биологической коррозии средствами.

2. Конечные примечания

2.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
2.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и лицензией на право проведения соответствующих видов строительных работ.
